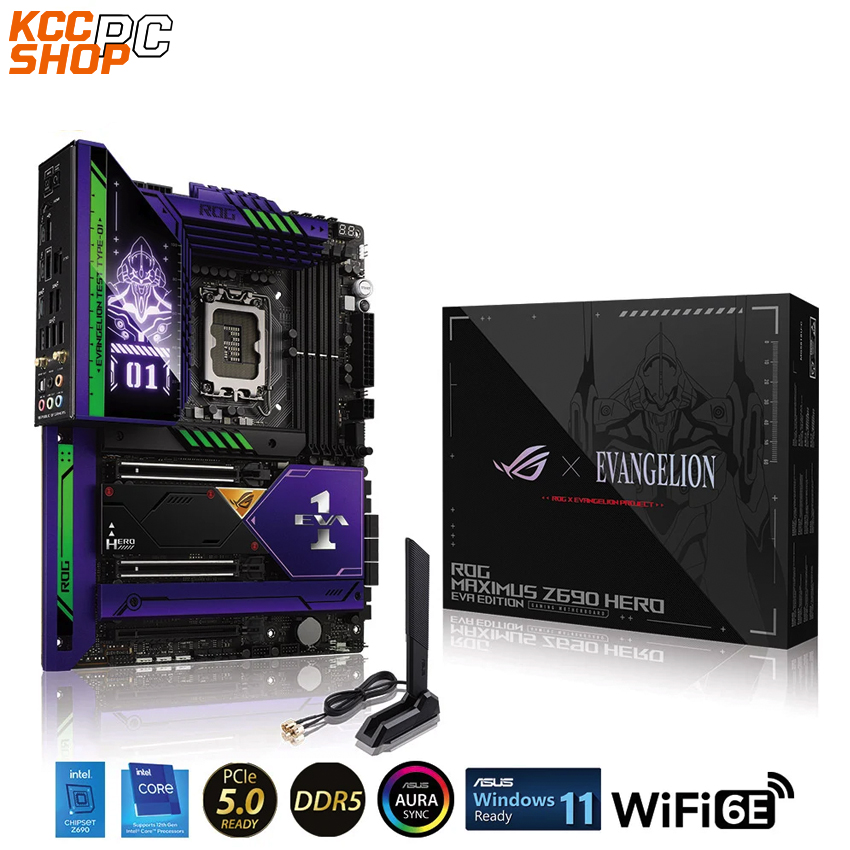

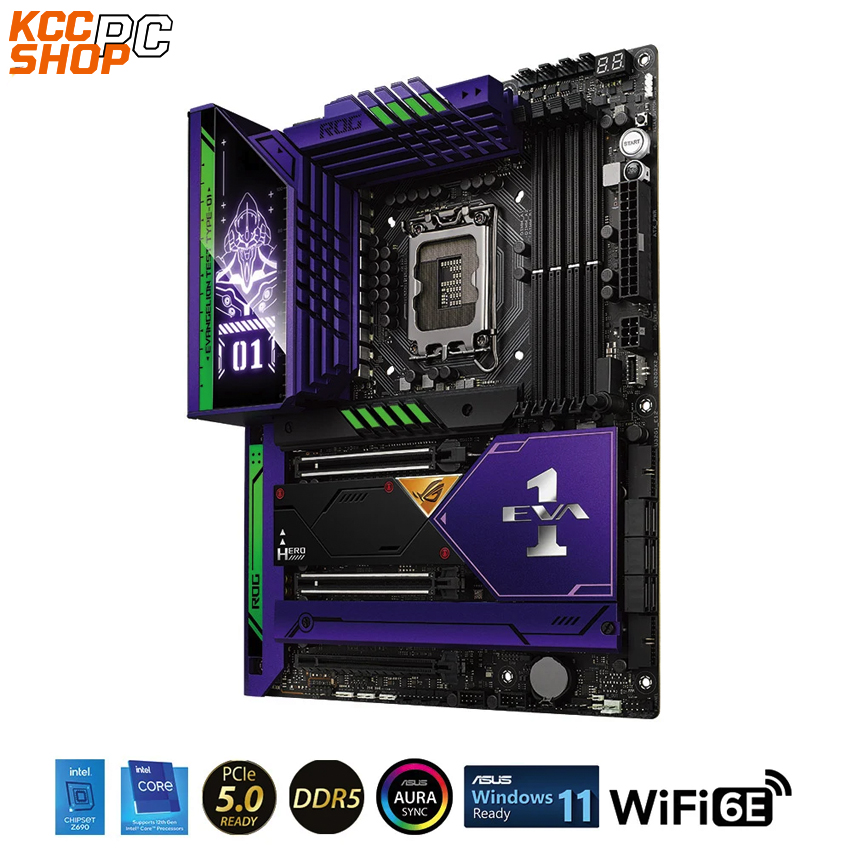

Mainboard Asus ROG Maximus Z690 Hero Eva Edition

CPU

Intel ® Socket LGA1700 cho Bộ xử lý Intel ® Core ™, Pentium ® Gold và Celeron ® thế hệ thứ 12 *
Hỗ trợ Công nghệ Intel ® Turbo Boost 2.0 và Công nghệ Intel ® Turbo Boost Max 3.0 **
* Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.
** Hỗ trợ Công nghệ Intel ® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

Chipset

Z690

Bộ nhớ

• 4 x DIMM, Tối đa 128GB, DDR5 6400+ (OC) / 6200 (OC) / 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 5000 (OC) / 4800 MT / s Non- ECC, Bộ nhớ không đệm *
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ cấu hình bộ nhớ Intel ® Extreme (XMP)

* Tốc độ dữ liệu bộ nhớ thực tế phụ thuộc vào loại CPU và mô-đun DRAM

Đồ họa

• 1 x cổng HDMI ® **
• 2 x Intel ® Thunderbolt ™ 4 cổng (USB Type-C ® ) hỗ trợ đầu ra video DisplayPort 1.4 và Thunderbolt ™

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.
** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI 2.1.

Khe mở rộng

Bộ xử lý thế hệ thứ 12 của Intel ® *

• 2 x khe cắm PCIe 5.0 x16 (hỗ trợ chế độ x16 hoặc x8 / x8) **

Bộ chip Intel ® Z690 ***

•  1 x khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4, x4 / x4)

* Vui lòng kiểm tra bảng phân đôi PCIe trong Chương 1.
** Khi lắp thẻ ROG Hyper M.2 trên PCIEX16 (G5) _1, PCIEX16 (G5) _2 sẽ chỉ chạy x8 và nếu thẻ ROG Hyper M.2 được lắp trên PCIEX16 (G5) _2, PCIEX16 (G5) _1 sẽ chỉ chạy x8.
*** Hỗ trợ Bộ nhớ Intel ® Optane Dòng H trên khe PCIe gắn PCH.

Lưu trữ

Total hỗ trợ 5 khe cắm M.2 và 6 x cổng SATA 6Gb / s *
Bộ xử lý Intel ® thế hệ thứ 12

• Khe cắm M.2_1 (Key M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4.)
  - Intel ® Bộ xử lý thế hệ thứ 12 hỗ trợ chế độ PCIe 4.0 x4.
• Khe cắm Hyper M.2_1 (Key M) qua thẻ ROG Hyper M.2, loại 2242/2260/2280/22110 ***
  - Bộ xử lý Intel ® Thế hệ thứ 12 hỗ trợ chế độ PCIe 5.0 x4

Chipset Intel ® Z690 **

• Khe cắm M.2_2 ( Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 3.0 x4)
• Khe cắm M.2_3 (Khóa M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA)
• Khe cắm Hyper M.2_1 (Khóa M) qua thẻ ROG Hyper M.2, loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4) ***
• Khe cắm Hyper M.2_2 (Key M) qua thẻ ROG Hyper M.2, loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4) ****
• 6 x cổng SATA 6Gb / s *****

* Intel ® Công nghệ lưu trữ nhanh hỗ trợ NVMe RAID 0/1/5, SATA RAID 0/1/5/10.
** Công nghệ Lưu trữ Nhanh Intel ® hỗ trợ Bộ nhớ Intel ® Optane Dòng H trên các khe cắm M.2 được gắn PCH.
*** Khi lắp thẻ ROG Hyper M.2 trên PCIEX16 (G5) _1, khe Hyper M.2_1 có thể hỗ trợ chế độ PCIe 4.0 x4. Khi thẻ ROG Hyper M.2 được lắp trên PCIEX16 (G5) _2, khe cắm Hyper M.2_1 có thể hỗ trợ chế độ PCIe 5.0 x4. Khi lắp thẻ ROG Hyper M.2 trên PCIEX16 (G4), các khe cắm Hyper M.2_1 và Hyper M.2_2 có thể hỗ trợ chế độ PCIe 4.0 x4.
**** Khi lắp thẻ ROG Hyper M.2 trên PCIEX16 (G5) _1 hoặc PCIEX16 (G5) _2, khe cắm Hyper M.2_2 sẽ bị vô hiệu hóa. Khi lắp thẻ ROG Hyper M.2 trên PCIEX16 (G4), các khe cắm Hyper M.2_1 và Hyper M.2_2 có thể hỗ trợ chế độ PCIe 4.0 x4.
***** Cấu hình RAID và ổ đĩa khởi động không được hỗ trợ trên các cổng SATA6G_E1-2

Ethernet

1 x Intel ® 2.5Gb Ethernet
ASUS LANGuard

Wireless & Bluetooth

2x2 Wi-Fi 6E (802.11 a / b / g / n / ac / ax)
Hỗ trợ dải tần 2,4 / 5 / 6GHz *
Đã sẵn sàng cho phần cứng Bluetooth v5.2 **
* Quy định của WiFi 6E 6GHz có thể khác nhau giữa các quốc gia và chức năng sẽ sẵn sàng trong Windows 11 trở lên.

USB

USB phía sau: Tổng số 11 cổng

• 2 x Thunderbolt ™ 4 cổng (2 x USB Type-C ® )
• 7 x USB 3.2 Gen 2 (6 x Type-A + 1 x USB Type-C ® )
• 2 x USB 2.0 (2 x Type-A)

USB phía trước: Tổng cộng 9 cổng

• 1 x đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C ® )
• 2 x USB 3.2 Gen 1 hỗ trợ thêm 4 cổng USB 3.2 Gen 1
• 2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Audio

ROG SupremeFX 7.1 Âm thanh vòm Âm thanh độ nét cao CODEC ALC4082
- Cảm giác trở kháng cho đầu ra tai nghe phía trước và phía sau
- Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước
- Đầu ra phát lại âm thanh nổi SNR 120 dB chất lượng cao và đầu vào ghi âm 113 dB SNR
- Hỗ trợ phát lại lên đến 32-Bit / 384 kHz
Tính năng âm thanh:
- Công nghệ che chắn SupremeFX
- ESS ® SABRE9018Q2C DAC / AMP
- Giắc cắm âm thanh mạ vàng
- Cổng ra S / PDIF quang phía sau
- Tụ âm thanh cao cấp
- Bìa âm thanh

Cổng I / O mặt sau

• 2 x Thunderbolt ™ 4 cổng USB Type-  C ®
• 7 x cổng USB 3.2 Gen 2 (6 x Type-A + 1 x USB Type-C ® )
• 2 x cổng USB 2.0 (2 x Type-A)
• 1 x cổng HDMI ®
• 1 x Mô-đun Wi-Fi
• 1 x Cổng Ethernet Intel ® 2.5Gb
• 5 x giắc cắm âm thanh mạ vàng
• 1 x cổng ra quang học S / PDIF
• 1 x nút BIOS FlashBack ™
• 1 x nút Xóa CMOS

Đầu nối I / O nội bộ

Liên quan đến Quạt và Làm mát

• 1 x đầu cắm quạt CPU 4 chân
• 1 x đầu cắm Quạt OPT CPU 4 chân
• Đầu cắm bơm AIO 1 x 4 chân
• 4 x 4 đầu cắm Chassis Fan
• 1 x W_PUMP + đầu cắm
• 1 x đầu cắm 2-pin Water In
• 1 x đầu cắm 2-pin Water Out
• 1 x đầu cắm 3-pin Water Flow

Liên quan đến nguồn lực

• 1 x đầu nối nguồn chính 24 chân
• 2 x đầu nối nguồn 8 chân + 12V
• 1 x đầu nối Card đồ họa PCIe 6 chân

Liên quan đến lưu trữ

• 3 x khe cắm M.2 (Phím M)
• 6 x cổng SATA 6Gb / s

USB

• 1 x đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C ® )
• 2 x đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 4 cổng USB 3.2 Gen 1
• 2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Điều khoản khác

• 3 x đầu cắm Addressable Gen 2
• 1 x đầu cắm AURA RGB
• 1 x nút FlexKey
• 1 x đầu cắm âm thanh bảng điều khiển phía trước (AAFP)
• 1 x đầu cắm SPI TPM (14-1pin)
• 1 x nút Start
• 1 x nút Retry
• 1 x đầu cắm 10-1 pin bảng điều khiển hệ thống
• 1 x đầu cắm Cảm biến nhiệt

Các tính năng đặc biệt

Extreme OC Kit
- Nút FlexKey
- Nút thử lại
- Nút bắt đầu
Extreme Engine Digi +
- Tụ kim loại đen 10K
- Choke hợp kim MicroFine
ASUS Q-Design
- M.2 Q-Latch
- Khe cắm PCIe Q-Release
- Q-Code
- Q-Connector
- Q-DIMM
- Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])
- Q-Slot
Giải pháp tản nhiệt của ASUS
- Tấm nền tản nhiệt M.2
- Tản nhiệt M.2
- Thiết kế tản nhiệt VRM
ASUS EZ DIY
- Nút BIOS FlashBack ™
- Nút xóa CMOS
- Bộ bảo vệ đòn bẩy CPU Socket
- ProCool II
- Tấm chắn I / O gắn sẵn
- SafeSlot
- SafeDIMM
Đồng bộ hóa AURA
- (Các) đầu cắm AURA RGB
- (Các) đầu cắm Addressable Gen 2
Bảng điều khiển phía trước USB 3.2 Gen 2x2 với Hỗ trợ sạc nhanh 4+
- Hỗ trợ: sạc lên đến 60W *
- Đầu ra: tối đa 5/9/15 / 20V. 3A, PPS: tối đa 3,3–21V. 3A
- Tương thích với QC 4.0 / 3.0 / 2.0, PD3.0 và PPS
* Để hỗ trợ 60W, vui lòng lắp cáp nguồn vào đầu nối Card đồ họa PCIe 6 chân hoặc chỉ có thể hỗ trợ 27W
ASUS HYDRANODE
- 3 x hỗ trợ quạt khung * (CHA_FAN1P, CHA_FAN2P, CHA_FAN3P)
* Truy cập Trang web của ASUS để biết danh sách khả năng tương thích mới nhất.

Các tính năng của phần mềm

Phần mềm độc quyền của ROG
- ROG CPU-Z
- GameFirst VI
- Sonic Studio III + Sonic Studio Virtual Mixer + Sonic Suite Companion
- Sonic Radar III
- DTS ® Âm thanh không bị ràng buộc
- BullGuard Internet Security (phiên bản đầy đủ 1 năm)
Phần mềm độc quyền của ASUS
Armoury Crate
- AIDA64 Extreme (phiên bản đầy đủ 1 năm)
- AURA Creator
- Đồng bộ hóa AURA
- Fan Xpert 4
- Chống ồn AI hai chiều
AI Suite 3
- Tối ưu hóa dễ dàng với ép xung AI
 TPU
 EPU
 Điều khiển nguồn DIGI +
 Turbo App
MyAsus
WinRAR
UEFI BIOS
Hướng dẫn ép xung AI
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- Chế độ ASUS UEFI BIOS EZ
MemTest86

BIOS

256 Mb Flash ROM, UEFI AMI BIOS

Khả năng quản lí

WOL bởi PME, PXE

Phụ kiện

Cáp

• 1 x cáp mở rộng ARGB RGB
• 1 x cáp mở rộng RGB
• 4 x cáp SATA 6Gb / s

Thẻ ROG Hyper M.2

• 1 x Thẻ ROG Hyper M.2 với tản nhiệt
• 2 x gói vít M.2 cho thẻ ROG Hyper M.2

Điều khoản khác

• 1 x ăng-ten di chuyển Wi-Fi của ASUS
• 1 x gói Q-Latch M.2
• 2 x M.2 Q-Latch gói cho M.2 backplate
• 1 x Gói cao su M.2
• 1 x đầu nối Q
• 1 x ngăn chứa cạc đồ họa ROG
• 1 x nhãn dán ROG
• 1 x móc chìa khóa ROG
• 1 x thẻ cảm ơn ROG

Phương tiện cài đặt

• 1 x ổ USB với các tiện ích và trình điều khiển

Tài liệu

• 1 x Hướng dẫn sử dụng

Hệ điều hành

Windows ®  11 64-bit, Windows ®  10 64-bit

Form Factor

ATX 30,5cm x 24,4cm
