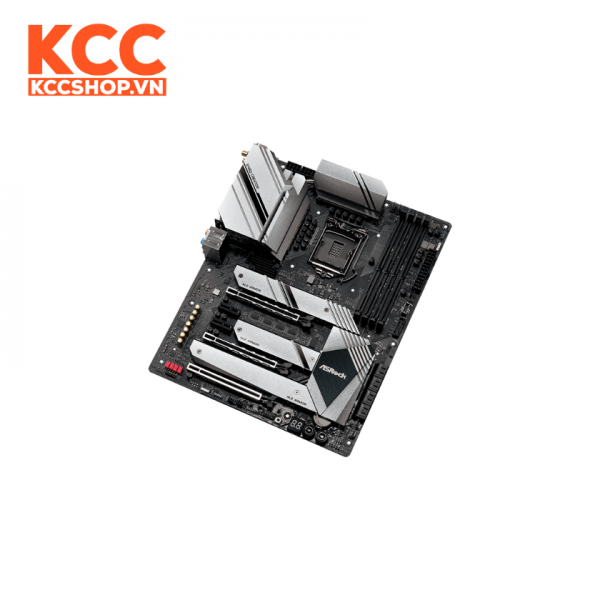

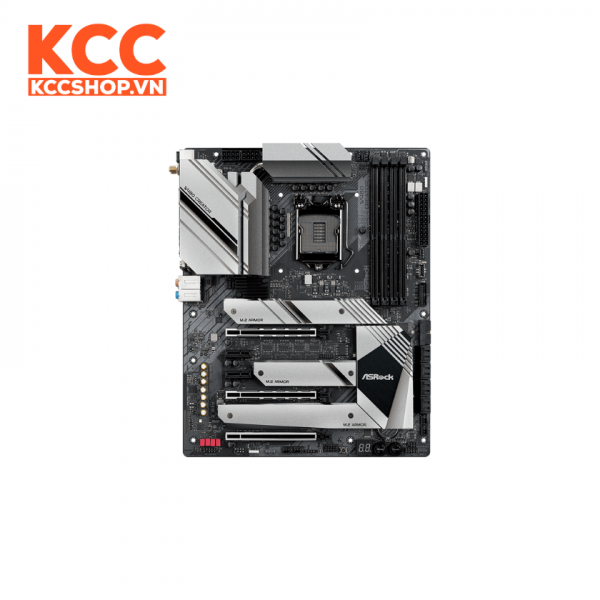

Mainboard Asrock W480 Creator + So sánh

CPU

- Hỗ trợ Bộ xử lý Intel ® Core™ thế hệ thứ 10, Bộ xử lý Intel ® Core™ thế hệ thứ 11 và Bộ xử lý Xeon ® W (WE3/WE2/WE1)(Socket 1200), tối đa 10 lõi và 125W - Thiết kế nguồn Digi - 16 pha nguồn thiết kế - Hỗ trợ công nghệ Intel ® Turbo Boost Max 3.0 - Hỗ trợ CPU Intel ® K-Series - Hỗ trợ ASRock Hyper BCLK Engine I

Chipset

- Intel® W480

Memory

- Công nghệ bộ nhớ DDR4 kênh đôi
- 4 khe cắm DIMM DDR4
- Hỗ trợ DDR4 4600+(OC) * / 4500 / 4400 / 4333/4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800( OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933 / 2800 / 2666 / 2400 / 2133 non-ECC, bộ nhớ không đệm - Hỗ trợ các mô-đun bộ nhớ ECC UDIMM với bộ xử lý
Intel ® Xeon ®
- Hỗ trợ DDR4 ECC, bộ nhớ không đệm với bộ xử lý Intel ® Xeon ® dòng W trong Ổ cắm LGA 1200
- Max. dung lượng bộ nhớ hệ thống: 128GB * * (với CPU thế hệ thứ 10 và Xeon ®
) - Hỗ trợ Intel ® Extreme Memory Profile (XMP) 2.0
- 15μ Gold Contact trong khe DIMM

BIOS

- 256Mb AMI UEFI Legal BIOS có hỗ trợ GUI đa ngôn ngữ
- Sự kiện đánh thức tuân thủ ACPI 6.0
- Hỗ trợ SMBIOS 2.7
- CPU Core/Cache, GT, DRAM, VPPM,VTTDDR, VCCSFR, VCCPLL_OC, PCH Volt, VCCIO, VCCST, VCCSA, VPERGCOMP, PLL bên trong CPU, PLL GT, PLL vòng, PLL tác nhân hệ thống, Bộ điều khiển bộ nhớ PLL Điện áp đa điều chỉnh

Khe cắm mở rộng

Bộ xử lý Intel ® Core™
thế hệ thứ 11 - 3 x Khe cắm PCI Express x16 (PCIE1/PCIE4/PCIE5: đơn ở Gen4x16 (PCIE1); kép ở Gen4x8 (PCIE1) / Gen4x8 (PCIE4); ba ở Gen4x8 (PCIE1) / Gen4x8 (PCIE4) ) / Gen3x4 (PCIE5)) * Bộ xử lý Intel ® Core™
thế hệ thứ 10
- 3 x Khe cắm PCI Express x16 (PCIE1/PCIE4/PCIE5: đơn ở Gen3x16 (PCIE1); kép ở Gen3x8 (PCIE1) / Gen3x8 (PCIE4); ba ở Gen3x8 (PCIE1) / Gen3x8 (PCIE4) / Gen3x4 (PCIE5)) *
- 2 x Khe cắm PCI Express 2.0 x1
- Hỗ trợ AMD Quad CrossFireX™, CrossFireX™ ​​3 chiều và CrossFireX™ ​​- Hỗ trợ card đồ họa
NVIDIA ®
Quadro - 1 x Vertical Ổ cắm M.2 (Khóa E) với mô-đun WiFi PCIe WiFi-802.11ax đi kèm (ở I/O phía sau)
- Tiếp điểm vàng 15μ trong Khe cắm VGA PCIe (PCIE1 và PCIE4)

Graphics

- Codec tăng tốc phần cứng: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1 *
- Đồ họa, Truyền thông & Điện toán: Microsoft ® DirectX 12, OpenGL 4.5, Intel ® Hình ảnh tích hợp, Intel ® Video đồng bộ hóa nhanh, Đồ họa kết hợp / có thể chuyển đổi, OpenCL 2.1
- Bảo mật hiển thị & nội dung: Rec. 2020 (Gam màu rộng), Microsoft ® PlayReady 3.0, Intel ® SGX Content Protection, Đĩa Blu-ray UHD
- Hỗ trợ HDMI 1.4 với tối đa. độ phân giải lên tới 4K x 2K (4096x2160) @ 30Hz
- Hỗ trợ Auto Lip Sync, Deep Color (12bpc), xvYCC và HBR (Âm thanh tốc độ bit cao) với Cổng HDMI 1.4 (Cần có màn hình HDMI tương thích)
- Hỗ trợ HDCP 2.3 với HDMI 1.4 Cổng
- Hỗ trợ phát lại 4K Ultra HD (UHD) với Cổng HDMI 1.4

Storage

- 6 x Đầu nối SATA3 6.0 Gb/s, hỗ trợ RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel ® Rapid Storage Technology 17), NCQ, AHCI và Hot Plug *
- 2 x Đầu nối SATA3 6.0 Gb/s của ASMedia ASM1061, hỗ trợ NCQ, AHCI và Hot Plug *
- 1 x Ổ cắm Hyper M.2 (RKL_M2), hỗ trợ mô-đun PCI Express loại M Key 2260/2280 M.2 lên đến Gen4 x4 (64 Gb/s) (Socket RKL_M2 hoạt động chỉ với bộ xử lý Intel ® Core™ thế hệ thứ 11) * * - 1 x Ổ cắm Ultra M.2 (M2_1), hỗ trợ mô-đun PCI Express loại M Key 2260/2280 M.2 lên đến Gen3 x4 (32 Gb/s) * * - 1 x Ổ cắm Ultra M.2 (M2_2), hỗ trợ mô-đun M Key loại 2260/2280 M.2 SATA3 6.0 Gb/s và mô-đun M.2 PCI Express lên đến Gen3 x4 (32 Gb/s) * * - 1 x Ổ cắm Ultra M.2 (M2_3), hỗ trợ mô-đun M Key loại 2260/2280/22110 M.2 SATA3 6.0 Gb/s và mô-đun M.2 PCI Express lên đến Gen3 x4 (32 Gb/s)

Raid

- Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA

USB

CPU:
- 1 x Khe cắm PCIe 4.0 x16 (PCIE1), hỗ trợ chế độ x16 *
Chipset:
- 1 x Khe cắm PCIe 4.0 x16 (PCIE3), hỗ trợ chế độ x4 *
- 1 x Khe cắm PCIe 3.0 x16 (PCIE4), hỗ trợ chế độ x1 *
- 1 x Khe cắm PCIe 3.0 x1 (PCIE2) *
- 1 x Ổ cắm M.2 (Khóa E), hỗ trợ mô-đun WiFi PCIe WiFi/BT loại 2230 và Intel ® CNVio/CNVio2 (WiFi/BT tích hợp)
- Hỗ trợ AMD CrossFire™

Âm thanh

- Âm thanh 7.1 CH HD với khả năng bảo vệ nội dung (Bộ giải mã âm thanh Realtek ALC1220)
- Hỗ trợ âm thanh Blu-ray cao cấp
- Hỗ trợ chống sốc điện
- Tụ âm thanh WIMA (Dành cho đầu ra phía trước)
- ESS SABRE9218 DAC cho âm thanh bảng mặt trước (130dB SNR)
- Pure Power-
Công nghệ truyền động trực tiếp - In - Direct Drive -
Tấm chắn cách ly PCB
- Cảm biến trở kháng trên cổng ra phía sau
- Các lớp PCB riêng lẻ cho kênh âm thanh R/L
- Giắc cắm âm thanh màu vàng
- Đầu nối âm thanh vàng 15μ
- Nahimic Audio

LAN

1 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s (AQUANTIA ® / Marvell AQC107):
- Hỗ trợ Wake-On-LAN
- Hỗ trợ chống sét/ESD
- Hỗ trợ PXE
1 x 2,5 Gigabit LAN 10/100/ 1000/2500 Mb/s (Intel ® I225LM)
- Hỗ trợ Wake-On-LAN
- Hỗ trợ chống sét/ESD
- Hỗ trợ Ethernet 802.3az tiết kiệm năng lượng
- Hỗ trợ PXE

Mạng không dây

- Mô-đun WiFi Intel ® 802.11ax
- Hỗ trợ IEEE 802.11a/b/g/n/ax
- Hỗ trợ băng tần kép (2.4/5 GHz)
- Hỗ trợ WiFi6 802.11ax (2.4Gbps)
- 2 ăng-ten hỗ trợ 2 (Truyền) x 2 (Nhận) đa dạng
- Hỗ trợ Bluetooth 5.2 + Tốc độ cao class II
- Hỗ trợ MU-MIMO

Cổng I/O ở mặt sau

- 2 x Cổng ăng-ten
- 1 x Cổng HDMI
- 1 x Cổng ra SPDIF quang học
- 2 x USB 3.2 Gen2 Thunderbolt™ 3 Cổng Type-C (40Gb/s cho giao thức Thunderbolt™; 10 Gb/s cho giao thức USB3.2) ( Hỗ trợ Bảo vệ ESD) *
- 2 x Cổng đầu vào Mini DisplayPort * * (Dành cho Thunderbolt) * *
- 3 x Cổng USB 3.2 Gen2 Loại A (10 Gb/s) (ReDriver) (Hỗ trợ Bảo vệ ESD)
- 1 x USB 3.2 Gen2 Cổng Type-C (10 Gb/s) (Hỗ trợ bảo vệ ESD)
- 1 x Cổng USB 3.2 Gen1 (Intel ® W480) (Hỗ trợ bảo vệ ESD)
- 3 x Cổng USB 3.2 Gen1 (trung tâm ASMedia ASM1074) (Hỗ trợ bảo vệ ESD) * * *
- 2 x Cổng LAN RJ-45 có đèn LED (đèn LED ACT/LINK và đèn LED TỐC ĐỘ)
- 1 x Nút Clear CMOS
- 1 x Nút Flashback BIOS
- Giắc âm thanh HD: Loa sau / Trung tâm / Bass / Line in / Loa trước / Microphone (Giắc cắm âm thanh màu vàn

Kết nối

- 1 x Đầu cắm SPI TPM
- 1 x Đầu cắm đèn LED nguồn và loa
- 2 x Đầu cắm đèn LED RGB *
- 2 x Đầu cắm LED có thể định địa chỉ * *
- 1 x Đầu nối quạt CPU (4 chân) * * *
- 1 x CPU/Bơm nước Đầu nối quạt (4 chân) (Điều khiển tốc độ quạt thông minh) * * * *
- 6 x Đầu nối quạt khung máy/bơm nước (4 chân) (Điều khiển tốc độ quạt thông minh) * * * * *
- 1 x Đầu nối nguồn ATX 24 chân (Đầu nối nguồn mật độ cao)
- Đầu nối nguồn 12V 2 x 8 pin (Đầu nối nguồn mật độ cao)
- 1 x Đầu nối âm thanh bảng mặt trước (Đầu nối âm thanh vàng 15μ)
- 1 x Đầu cắm USB 2.0 (Hỗ trợ 2 cổng USB 2.0) (Intel ® W480) (Hỗ trợ Bảo vệ ESD)
- 1 x Đầu cắm USB 2.0 (Hỗ trợ 1 cổng USB 2.0) (Trung tâm ASMedia ASM1074) (Hỗ trợ Bảo vệ ESD)
- 2 x Đầu cắm USB 3.2 Gen1 (Hỗ trợ 4 cổng USB 3.2 Gen1) (Trung tâm ASMedia ASM1074 ) (Hỗ trợ bảo vệ ESD)
- 1 x Đầu cắm USB 3.2 Gen2 loại C bảng mặt trước (Intel ® W480) (Hỗ trợ bảo vệ ESD)
- 1 x Nút Clear CMOS
- 1 x Dr. Debug bằng đèn LED
- 1 x Nút nguồn có đèn LED
- 1 x Nút Reset có đèn LE

Tính năng độc đáo

ASRock USB 3.2 Gen2
- Đầu cắm USB 3.2 Gen2 Type-C ở mặt trước ASRock (10 Gb/s)
- Cổng ASRock USB 3.2 Gen2 Type-A (10 Gb/s)
- Cổng ASRock USB 3.2 Gen2 Type-C (10 Gb/s) )
ASRock Super Alloy
- Tản nhiệt hợp kim nhôm XXL
- Cuộn cảm nguồn 60A cao cấp
- 50A Dr.MOS
- Cuộn cảm hợp kim bộ nhớ cao cấp (Giảm 70% tổn hao lõi so với cuộn cảm bột sắt)
- Combo Caps (Nichicon 12K Black Caps)
- Nichicon 12K Black Caps (100% tụ điện polymer dẫn điện chất lượng cao do Nhật Bản sản xuất)
- PCB đen mờ
- PCB vải
thủy tinh mật độ cao - PCB đồng 2oz cấp máy chủ PCB tổn thất thấp
AQUANTIA ® / Marvell 10G LAN
Intel ® 2.5G LAN Intel ® 802.11ax WiFi
ASRock Steel Khe cắm
ASRock Full Coverage M.2 Heatsink
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Ultra USB Power
ASRock Full Spike Protection (cho tất cả các cổng USB, Âm thanh, LAN)

Phần mềm và UEFI

Phần mềm
- Tiện ích bo mạch chủ ASRock (A-Tuning)
- ASRock Polychrome SYNC *
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Instant Flash
- ASRock Easy RAID Installer

Phụ kiện

- Hướng dẫn cài đặt nhanh, CD hỗ trợ, Tấm chắn I/O
- 4 x Cáp dữ liệu SATA
- 1 x Anten ASRock WiFi 2.4/5 GHz
- 3 x Ốc vít cho Ổ cắm M.2
- 2 x Chân đế cho Ổ cắm M

Đĩa CD hỗ trợ

- Trình điều khiển, Tiện ích, Phần mềm diệt virus (Phiên bản dùng thử), Trình duyệt Google Chrome và Thanh công cụ

Màn hình phần cứng

- Cảm biến nhiệt độ: CPU, CPU/Bơm nước, Quạt khung gầm/bơm nước
- Máy đo tốc độ quạt: CPU, CPU/Bơm nước, Quạt khung gầm/bơm nước
- Quạt yên tĩnh (Tự động điều chỉnh tốc độ quạt khung gầm theo nhiệt độ CPU): CPU, CPU/ Máy bơm nước, Khung máy/Quạt bơm nước
- Điều khiển đa tốc độ quạt: CPU, CPU/Bơm nước, Khung máy/Quạt bơm nước
- Giám sát điện áp: +12V, +5V, +3.3V, CPU Vcore, DRAM, VPPM, PCH, VCCSA, VCCST, VCCIO, VCCPLL_OC, VCCSFR, VCCSRF_OC

Hệ điều hành

 Microsoft® Windows® 10 64-bit / 11 64- bit

Yếu tố hình thức

- Hệ số hình dạng ATX: 12,0 inch x 9,6 inch, 30,5 cm x 24,4 cm
- PCB đồng 2oz
