Mainboard ASROCK Z490 AQUA

Sản phẩm

Mainboard - Bo mạch chủ

Tên Hãng

Asrock

Model

Z490 AQUA

Tính năng độc đáo

ASRock USB 3.2 Gen2
- ASRock Front Panel USB 3.2 Gen2 Type-C Header (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
- ASRock USB 3.2 Gen2 Type-C Port (10 Gb/s)

ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium 90A Power Choke
- 90A Dr.MOS
- Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- Combo Caps (Nichicon 12K Black Caps)
- Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
- I/O Armor
- Matte Black PCB
- High Density Glass Fabric PCB
- 8 Layer PCB
- 2oz Copper PCB

AQUA Cooling Armor
Server-Grade Low-Loss PCB
AQUANTIA^® 10G LAN
2.5G LAN
Intel^® 802.11ax WiFi
ASRock Steel Slots
ASRock Full Coverage M.2 Heatsink
ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
ASRock Ultra USB Power
ASRock Status OLED
ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
ASRock Live Update & APP Shop

CPU hỗ trợ

- Hỗ trợ Bộ xử lý Intel® Core ™ thế hệ thứ 10 (Socket 1200)
- Thiết kế Digi Power
- Thiết kế 16 pha điện
- Hỗ trợ công nghệ Intel® Turbo Boost Max 3.0
- Hỗ trợ CPU mở khóa Intel® K-Series
- Hỗ trợ ép xung toàn dải ASRock BCLK
- Hỗ trợ ASRock Hyper BCLK Engine III

Chipset

Intel® Z490

RAM hỗ trợ

Công nghệ bộ nhớ DDR4 kênh đôi
4 x DDR4 DIMM

- Hỗ trợ DDR4 4700+(OC)* / 4666/4600/4500/4400/4333/4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3200(OC) / 2933/2800/2666 / 2400 / 2133 non-ECC, un-buffered memory non-ECC, un-buffered memory
- Hỗ trợ ECC UDIMM memory modules (operate in non-ECC mode)
- Max. capacity of system memory: 128GB**
- Hỗ trợ Intel^® Extreme Memory Profile (XMP) 2.0
- 15μ Gold Contact in DIMM Slots

* Vui lòng tham khảo Danh sách hỗ trợ bộ nhớ trên trang web của ASRock để biết thêm thông tin.
Core™ (i9 / i7) hỗ trợ DDR4 lên đến 2933; Core™ (i5 / i3), Pentium® và Celeron® hỗ trợ DDR4 lên tới 2666.

** Do giới hạn của hệ điều hành, kích thước bộ nhớ thực tế có thể nhỏ hơn 4GB để đặt trước cho việc sử dụng hệ thống trong HĐH Windows® 32 bit. Đối với HĐH Windows® 64 bit có CPU 64 bit, không có giới hạn đó.

BIOS

- 128Mb AMI UEFI Legal BIOS with multilingual GUI support
- ACPI 6.0 Compliant wake up events
- SMBIOS 2.7 Support
- CPU Core/Cache, GT, DRAM, VPPM,VTTDDR, VCCSFR, VCCPLL_OC, PCH Voltage, VCCIO, VCCST, VCCSA, VPERGCOMP, CPU Internal PLL, GT PLL, Ring PLL, System Agent PLL, Memory Controller PLL Voltage Multi-adjustment

Hình Ảnh

- Hardware Accelerated Codecs: AVC/H.264, HEVC/H.265 8bit, HEVC/H.265 10bit, VP8, VP9 8bit, VP9 10bit, MPEG 2, MJPEG, VC-1**
- Graphics, Media & Compute: Microsoft^® DirectX 12, OpenGL 4.5, Intel^® Built In Visuals, Intel^® Quick Sync Video, Hybrid / Switchable Graphics, OpenCL 2.1
- Display & Content Security: Rec. 2020 (Wide Color Gamut), Microsoft^® PlayReady 3.0, Intel^® SGX Content Protection, UHD/HDR Blu-ray Disc
- Hỗ trợ HDMI 1.4 with max. resolution up to 4K x 2K (4096x2160) @ 30Hz
- Hỗ trợ Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI 1.4 Port (Compliant HDMI monitor is required)
- Hỗ trợ HDCP 2.3 with HDMI 1.4 Port
- Hỗ trợ 4K Ultra HD (UHD) playback with HDMI 1.4 Port

* Hình ảnh tích hợp đồ họa Intel® UHD và đầu ra VGA chỉ có thể được hỗ trợ với các bộ xử lý được tích hợp GPU.

** VP9 10bit và VC-1 chỉ dành cho giải mã.
Mã hóa VP8 và VP9 không được Windows® OS hỗ trợ.

Âm Thanh

- 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
- Premium Blu-ray Audio support
- Hỗ trợ Surge Protection
- WIMA Audio Capacitors (For Front Outputs)
- ESS SABRE9218 DAC for Front Panel Audio (130dB SNR)
- Pure Power-In
- Direct Drive Technology
- PCB Isolate Shielding
- Impedance Sensing on Rear Out port
- Individual PCB Layers for R/L Audio Channel
- Gold Audio Jacks
- 15μ Gold Audio Connector
- Nahimic Audio

LAN

1 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s (AQUANTIA^® AQC107):
- Hỗ trợ Wake-On-LAN
- Hỗ trợ Lightning/ESD Protection
- Hỗ trợ PXE

1 x 2.5 Gigabit LAN 10/100/1000/2500 Mb/s (Dragon RTL8125BG)
- Hỗ trợ Dragon 2.5G LAN Software
- Smart Auto Adjust Bandwidth Control
- Visual User Friendly UI
- Visual Network Usage Statistics
- Optimized Default Setting for Game, Browser, and Streaming Modes
- User Customized Priority Control
- Hỗ trợ Wake-On-LAN
- Hỗ trợ Lightning/ESD Protection
- Hỗ trợ Energy Efficient Ethernet 802.3az
- Hỗ trợ PXE

Wireless

- Intel^® 802.11ax WiFi Module
- Hỗ trợ IEEE 802.11a/b/g/n/ax
- Hỗ trợ Dual-Band (2.4/5 GHz)
- Hỗ trợ WiFi6 802.11ax (2.4Gbps)
- 2 antennas to support 2 (Transmit) x 2 (Receive) diversity technology
- Hỗ trợ Bluetooth 5.0 + High speed class II
- Hỗ trợ MU-MIMO

Khe cắm mở rộng

- 3 x PCI Express 3.0 x16 Slots (PCIE1/PCIE4/PCIE5: single at x16 (PCIE1); dual at x8 (PCIE1) / x8 (PCIE4); triple at x8 (PCIE1) / x8 (PCIE4) / x4 (PCIE5))*
- 2 x PCI Express 2.0 x1 Slots
- Hỗ trợ AMD Quad CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Hỗ trợ NVIDIA^® and SLI™
- Support NVIDIA^® SLI™ with NVIDIA^® Quadro graphics cards
- Hỗ trợ NVIDIA^® NVLink™ with dual NVIDIA^® GeForce RTX series graphics cards**
- 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ax module (on the rear I/O)
- 15μ Gold Contact in VGA PCIe Slot (PCIE1 and PCIE4)

* Chia sẻ làn đường PCIE5, M2_3 và SATA3_3. Nếu một trong số chúng được sử dụng, những cái khác sẽ bị vô hiệu hóa.
Hỗ trợ SSD NVMe làm đĩa khởi động

** Cầu NVIDIA® NVLink ™ không đi kèm với gói. Vui lòng mua nó từ NVIDIA® nếu cần thiết.

Ổ cứng hỗ trợ

- 6 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel^® Rapid Storage Technology 17), NCQ, AHCI and Hot Plug*
- 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug*
- 1 x Ultra M.2 Socket (M2_1), Hỗ trợ M Key type 2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
- 1 x Ultra M.2 Socket (M2_2), Hỗ trợ M Key type 2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**
- 1 x Ultra M.2 Socket (M2_3), Hỗ trợ M Key type 2260/2280/22110 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)**

* M2_1, SATA3_0 và SATA3_1 chia sẻ làn đường. Nếu một trong số chúng được sử dụng, những cái khác sẽ bị vô hiệu hóa.
Các làn chia sẻ M2_2, SATA3_4 và SATA3_5. Nếu một trong số chúng được sử dụng, những cái khác sẽ bị vô hiệu hóa.
PCIE5, M2_3 và SATA3_3 chia sẻ làn đường. Nếu một trong số chúng được sử dụng, những cái khác sẽ bị vô hiệu hóa.

** Hỗ trợ Công nghệ Intel® Optane ™
Hỗ trợ SSD NVMe làm đĩa khởi động
Hỗ trợ bộ ASRock U.2

Cổng kết nối (Bên trong)

- 1 x SPI TPM Header
- 1 x Power LED and Speaker Header
- 2 x RGB LED Headers*
- 2 x Addressable LED Headers**
- 1 x CPU Fan Connector (4-pin)***
- 1 x CPU/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)
- 6 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control)****
- 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
- 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector)
- 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
- 1 x USB 2.0 Header (Hỗ trợ 2 USB 2.0 ports) (Intel^® Z490) (Hỗ trợ ESD Protection)
- 2 x USB 3.2 Gen1 Headers (Support 4 USB 3.2 Gen1 ports) (ASMedia ASM1074 hub) (Hỗ trợ ESD Protection)
- 1 x Front Panel Type C USB 3.2 Gen2 Header (Intel^® Z490) (Hỗ trợ ESD Protection)
- 1 x Dr. Debug with LED
- 1 x Power Button with LED
- 1 x Reset Button with LED
- 1 x Retry Button
- 1 x Safe Boot Button

* Hỗ trợ tổng cộng lên đến dải đèn LED 12V / 3A, 36W

** Hỗ trợ tổng cộng lên đến 5V / 3A, Dải LED 15W

*** Đầu nối quạt CPU hỗ trợ quạt CPU có công suất quạt tối đa 1A (12W).

**** Quạt khung gầm / bơm nước hỗ trợ quạt làm mát nước có công suất quạt tối đa 2A (24W).
CPU_FAN2 / WP_3A, CHA_FAN1 / WP, CHA_FAN2 / WP, CHA_FAN3 / WP, CHA_FAN4 / WP, CHA_FAN5 / WP và CHA_FAN6 / WP có thể tự động phát hiện nếu sử dụng quạt 3 pin hoặc 4 pin.
CPU_FAN2 / WP_3A hỗ trợ quạt tản nhiệt nước có công suất quạt tối đa 3A (36W).

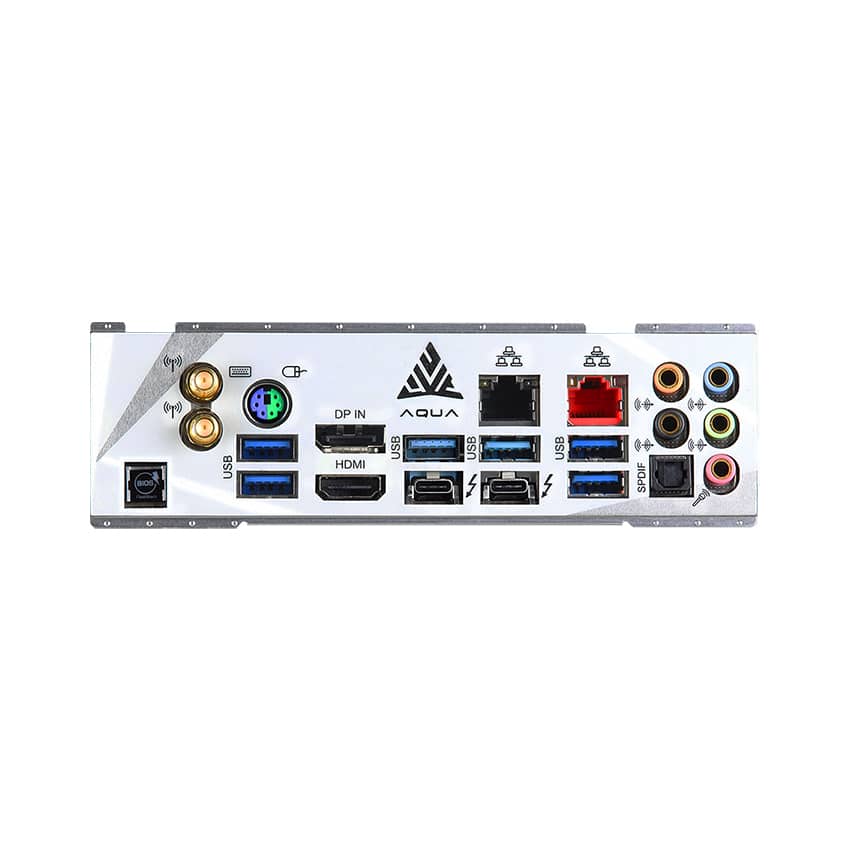

Cổng kết nối (Phía Sau)

- 2 x Antenna Ports
- 1 x HDMI Port
- 1 x Optical SPDIF Out Port
- 2 x USB 3.2 Gen2 Thunderbolt™ 3 Type-C Ports (40Gb/s for Thunderbolt™ protocol; 10 Gb/s for USB3.2 protocol) (Hỗ trợ ESD Protection)*
- 2 x Mini DisplayPort Input Ports**
- 3 x USB 3.2 Gen2 Type-A Ports (10 Gb/s) (ReDriver) (Hỗ trợ ESD Protection)
- 1 x USB 3.2 Gen2 Type-C Port (10 Gb/s) (Hỗ trợ ESD Protection)
- 4 x USB 3.2 Gen1 Ports (Intel^® Z490) (Hỗ trợ ESD Protection)***
- 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
- 1 x Clear CMOS Button
- 1 x BIOS Flashback Button
- HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

* Hỗ trợ USB-PD 3.0 9V / 3A (27W) và 5V / 3A (15W)

** Vui lòng chọn cáp mini DisplayPort sang DisplayPort thông thường Cáp thay vì các góc phải nếu bạn sử dụng đồng thời hai cổng đầu vào DisplayPort mini.

*** Ultra USB Power được hỗ trợ trên các cổng USB3_123. *** Chức năng đánh thức ACPI không được hỗ trợ trên các cổng USB3_123.

Phụ kiện

- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 2 x ASRock WiFi 2.4/5 GHz Antennas
- 2 x Screws for M.2 Sockets

Kích cỡ

- EATX Form Factor: 12.0-in x 10.5-in, 30.5 cm x 26.7 cm
- 8 Layer PCB
- 2oz Copper PCB

Chứng nhận

- FCC, CE
- ErP/EuP ready (ErP/EuP ready power supply is required)
