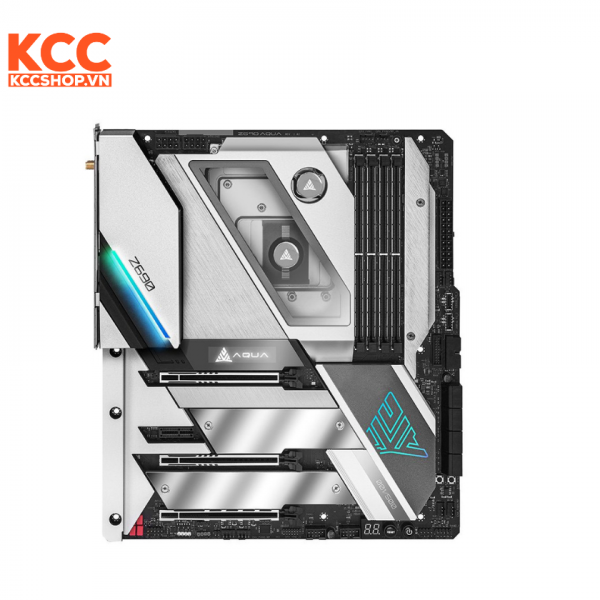

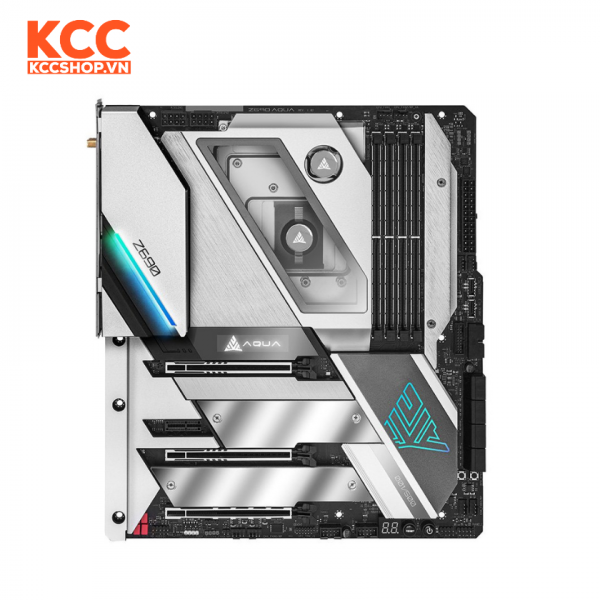

Mainboard Asrock Z690 AQUA DDR5 + So sánh

CPU

- Hỗ trợ bộ xử lý Intel ® Core™ thế hệ thứ 14, 13 và 12 (LGA1700) - Hỗ trợ công nghệ Intel ® Hybrid - Hỗ trợ công nghệ Intel ® Turbo Boost Max 3.0 - Hỗ trợ Intel ® Thermal Velocity Boost (TVB) - Hỗ trợ Intel ® Adaptive Công nghệ Boost (ABT) - Hỗ trợ ASRock Hyper BCLK Engine

Chipset

-Intel® Z690 _

Memory

- Công nghệ bộ nhớ DDR5 kênh đôi
- 2 x khe cắm DIMM DDR5
- Hỗ trợ DDR5 non-ECC, bộ nhớ không đệm lên tới 7000+(OC) *
- Max. dung lượng bộ nhớ hệ thống: 96GB
- Hỗ trợ Intel ® Extreme Memory Profile (XMP) 3.0
- 15μ Gold Contact trong khe DIMM

BIOS

 - BIOS pháp lý AMI UEFI 256Mb có hỗ trợ GUI đa ngôn ngữ
- Sự kiện đánh thức tuân thủ ACPI 6.0
- Hỗ trợ SMBIOS 2.7
- CPU Core/Cache, CPU GT, VCCIN_AUX, VDD2, DRAM(VDD, VDDQ, VPP), +1.8V PROC, +1.05 V PROC, +0,82V PCH, +1,05V PCH, PLL lõi CPU, GT PLL, PLL vòng, PLL tác nhân hệ thống, PLL bộ điều khiển bộ nhớ, Điện áp PLL lõi nguyên tử

Khe cắm mở rộng

CPU:
- 2 x Khe cắm PCIe 5.0 x16 (PCIE1 và PCIE3), hỗ trợ chế độ x16 hoặc x8/x8 *
Chipset:
- 1 x Khe cắm PCIe 4.0 x16 (PCIE4), hỗ trợ chế độ x4 *
- 1 x Khe cắm PCIe 3.0 x1 (PCIE2) *
- 1 x Ổ cắm M.2 dọc (Khóa E), hỗ trợ mô-đun WiFi PCIe WiFi/BT loại 2230

- Hỗ trợ AMD CrossFire™

Graphics

 - Kiến trúc đồ họa Intel ® Xe (Gen 12)
- Hỗ trợ Intel ® Thunderbolt™ 4 với tối đa. độ phân giải lên tới 8K (7680x4320) @ 60Hz * *
- Hỗ trợ HDMI 2.1 TMDS Tương thích với tối đa. độ phân giải lên tới 4K x 2K (4096x2160) @ 60Hz
- Hỗ trợ HDCP 2.3 với HDMI 2.1 Tương thích TMDS và 4 cổng Intel ® T

Storage

CPU:
- 1 x Ổ cắm Hyper M.2 (M2_1, Key M), hỗ trợ chế độ loại 2260/2280 PCIe Gen4x4 (64 Gb/s) * Chipset
:
- 1 x Ổ cắm Hyper M.2 (M2_2, Key M), hỗ trợ loại 2260/2280 Chế độ SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/s) *
- 1 x Ổ cắm Hyper M.2 (M2_3, Key M), hỗ trợ loại 2242/2260/2280/22110 SATA3 6.0 Gb/s & Các chế độ PCIe Gen4x4 (64 Gb/s) *
- 4 x Đầu nối SATA3 6,0 Gb/s * *
ASMedia ASM1061:
- 4 x Đầu nối SATA3 6,0 Gb/s

Raid

- Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho thiết bị lưu trữ SATA
- Hỗ trợ RAID 0, RAID 1 và RAID 5 cho thiết bị lưu trữ M.2 NVMe

USB

CPU:
- 1 x Khe cắm PCIe 4.0 x16 (PCIE1), hỗ trợ chế độ x16 *
Chipset:
- 1 x Khe cắm PCIe 4.0 x16 (PCIE3), hỗ trợ chế độ x4 *
- 1 x Khe cắm PCIe 3.0 x16 (PCIE4), hỗ trợ chế độ x1 *
- 1 x Khe cắm PCIe 3.0 x1 (PCIE2) *
- 1 x Ổ cắm M.2 (Khóa E), hỗ trợ mô-đun WiFi PCIe WiFi/BT loại 2230 và Intel ® CNVio/CNVio2 (WiFi/BT tích hợp)
- Hỗ trợ AMD CrossFire™

Âm thanh

- Âm thanh 7.1 CH HD với khả năng bảo vệ nội dung (Bộ giải mã âm thanh Realtek ALC1220)
- Hỗ trợ âm thanh Blu-ray cao cấp
- Hỗ trợ chống sốc điện
- Tụ âm thanh WIMA (Dành cho đầu ra phía trước)
- ESS SABRE9218 DAC cho âm thanh bảng mặt trước (130dB SNR)
- Pure Power- Công nghệ truyền động trực tiếp - In
- Direct Drive -
Tấm chắn cách ly PCB
- Cảm biến trở kháng trên cổng ra phía sau
- Các lớp PCB riêng lẻ cho kênh âm thanh R/L
- Giắc cắm âm thanh màu vàng
- Đầu nối âm thanh vàng 15μ
- Nahimic Audio

LAN

1 x 10 Gigabit LAN 100/1000/2500/5000/10000 Mb/s ( Marvell (Aquantia) AQC113CS):
- Hỗ trợ Wake-On-LAN
- Hỗ trợ PXE
1 x 2,5 Gigabit LAN 10/100/1000/2500 Mb/s (Killer E3100G)
- Hỗ trợ phần mềm Killer LAN
- Hỗ trợ Killer DoubleShot™ Pro
- Hỗ trợ Wake-On-LAN
- Hỗ trợ chống sét/ESD
- Hỗ trợ Ethernet tiết kiệm năng lượng 802.3az
- Hỗ trợ PXE

Wireless LAN

- Mô-đun Wi-Fi 6E 802.11ax
- Hỗ trợ IEEE 802.11a/b/g/n/ax
- Hỗ trợ băng tần kép 2x2 160 MHz với hỗ trợ băng tần 6GHz mở rộng *
- 2 ăng-ten hỗ trợ công nghệ đa dạng 2 (Truyền) x 2 (Nhận)
- Hỗ trợ Bluetooth + Tốc độ cao loại II
- Hỗ trợ MU-MIMO
- Hỗ trợ phần mềm Killer LAN
- Hỗ trợ Killer DoubleShot™ Pro

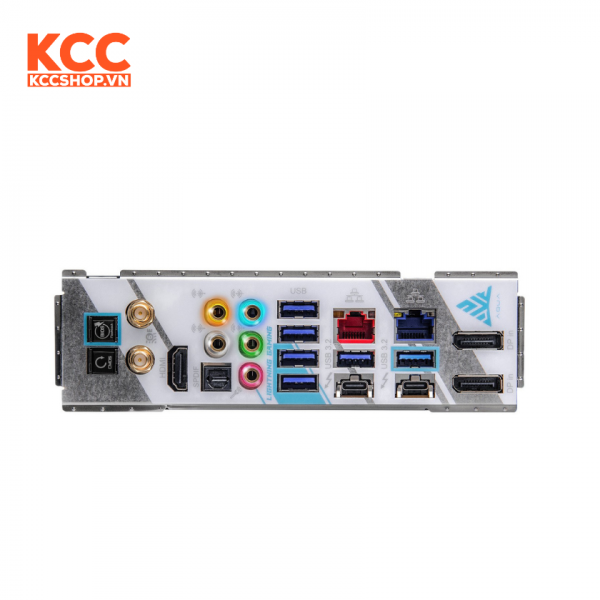

Cổng I/O ở mặt sau

- 2 x Cổng ăng-ten
- 1 x Cổng HDMI
- 2 x Đầu vào DisplayPort 1.4
- 1 x Cổng ra SPDIF quang
- 2 x Cổng USB 3.2 Gen2 Loại A (10 Gb/s) (ReDriver) (Hỗ trợ bảo vệ ESD)
- 2 x Cổng USB4 Thunderbolt™ 4 Type-C (40 Gb/s cho giao thức USB 4.0; 40Gb/s cho giao thức Thunderbolt™) (Hỗ trợ Bảo vệ ESD) *
- 4 x Cổng USB 3.2 Gen1 Loại A (Hỗ trợ Bảo vệ ESD) * *
- 2 x Cổng LAN RJ-45 có đèn LED (đèn LED ACT/LINK và đèn LED TỐC ĐỘ)
- 1 x Nút Clear CMOS
- 1 x Nút Flashback BIOS
- Giắc cắm âm thanh HD: Loa sau / Trung tâm / Bass / Line in / Loa trước / Micrô ( Giắc cắm âm thanh màu vàng có đèn LED)

Kết nối

- 1 x Đầu cắm SPI TPM
- 1 x Đầu cắm loa và xâm nhập khung gầm
- 1 x Đầu cắm đèn LED RGB *
- 3 x Đầu cắm đèn LED có thể định địa chỉ * *
- 1 x Đầu nối quạt CPU (4 chân) * * *
- 1 x CPU/Bơm nước Đầu nối quạt (4 chân) (Điều khiển tốc độ quạt thông minh) * * * *
- 3 x Đầu nối quạt khung máy/bơm nước (4 chân) (Điều khiển tốc độ quạt thông minh) * * * * *
- 1 x Đầu nối nguồn ATX 24 chân
- Đầu nối nguồn 12V 1 x 8 pin (Đầu nối nguồn mật độ cao)
- Đầu nối nguồn 1 x 4 pin 12V (Đầu nối nguồn mật độ cao)
- 1 x Đầu nối âm thanh bảng mặt trước
- 1 x Đầu cắm USB 2.0 (Hỗ trợ 2 cổng USB 2.0)
- 1 x Đầu cắm USB 3.2 Gen1 (Hỗ trợ 2 cổng USB 3.2 Gen1)
- 1 x Đầu cắm USB 3.2 Gen1 loại C ở mặt trước

Tính năng độc đáo

ASRock USB4
- Cổng ASRock USB4 Thunderbolt™ 4 Type-C (40 Gb/s cho giao thức USB 4.0; 40Gb/s cho giao thức Thunderbolt™)
ASRock USB 3.2 Gen2
- Đầu cắm USB 3.2 Gen2x2 Type-C ở mặt trước ASRock (20 Gb/s )
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb/s)
ASRock Super Alloy
- Tản nhiệt hợp kim nhôm XXL
- Premium Power Choke
- 105A SPS (Smart Power Stage)
- Premium Memory Alloy Choke (Giảm 70% tổn hao lõi so với sắt) cuộn cảm điện)
- Nichicon 12K Black Caps (100% tụ điện polymer dẫn điện chất lượng cao do Nhật Bản sản xuất)
- I/O Armor
- Thiết kế PCB định hình
- PCB đen mờ
- PCB vải thủy tinh mật độ cao
- PCB 12 lớp
- 2oz Copper PCB
AQUA Cooling Armor
Server -PCB Marvell (Aquantia) cấp độ tổn thất thấp
10G LAN
Killer 2.5G LAN
802.11ax Wi-Fi 6E
Killer DoubleShot™ Pro
Trình cài đặt trình điều khiển tự động ASRock
Khe thép
ASRock Bảo hiểm đầy đủ M.2 Tản nhiệt
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Trạng thái OLED
ASRock Full Spike Protection (cho tất cả các cổng USB, Audio, LAN)
ASRock Live Update & APP Shop

Phần mềm và UEFI

Phần mềm
- Tiện ích bo mạch chủ ASRock (A-Tuning)
- Phần mềm LAN ASRock Dragon 2.5G
- ASRock Polychrome SYNC *
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- Trình cài đặt trình điều khiển tự động ASRock
- ASRock Instant Flash
- ASRock Easy Trình cài đặt RAID

Phụ kiện

- Hướng dẫn cài đặt nhanh, CD hỗ trợ
- 4 x Cáp dữ liệu SATA
- 1 x Máy dò rò rỉ kỹ thuật số
- 1 x Anten ASRock WiFi 2.4/5/6 GHz
- 1 x Hợp chất nhiệt
- 9 x Tấm nhiệt dự phòng
- 4 x Vít dự phòng cho MOS
- 4 x Vít dự phòng cho Ổ cắm CPU
- 3 x Vít cho Ổ cắm M.2

Đĩa CD hỗ trợ

- Trình điều khiển, Tiện ích, Phần mềm diệt virus (Phiên bản dùng thử), Trình duyệt Google Chrome và Thanh công cụ

Màn hình phần cứng

- Máy đo tốc độ quạt: CPU, CPU/Bơm nước, Quạt khung/bơm nước
- Quạt yên tĩnh (Tự động điều chỉnh tốc độ quạt khung theo nhiệt độ CPU): CPU, CPU/Bơm nước, Quạt khung/bơm nước
- Điều khiển nhiều tốc độ quạt: CPU , CPU/Bơm nước, Khung gầm/Quạt bơm nước
- Giám sát điện áp: +12V, +5V, +3,3V, CPU Vcore, VCCIN_AUX, +VDD2, +1,8V PROC, +1,05V PROC
- 1 x OLED trạng thá

Hệ điều hành

 Microsoft® Windows® 10 64-bit / 11 64- bit

Yếu tố hình thức

- Hệ số hình dạng EATX: 12,0 inch x 10,5 inch, 30,5 cm x 26,7 cm
- PCB 12 lớp
- PCB đồng 2oz
