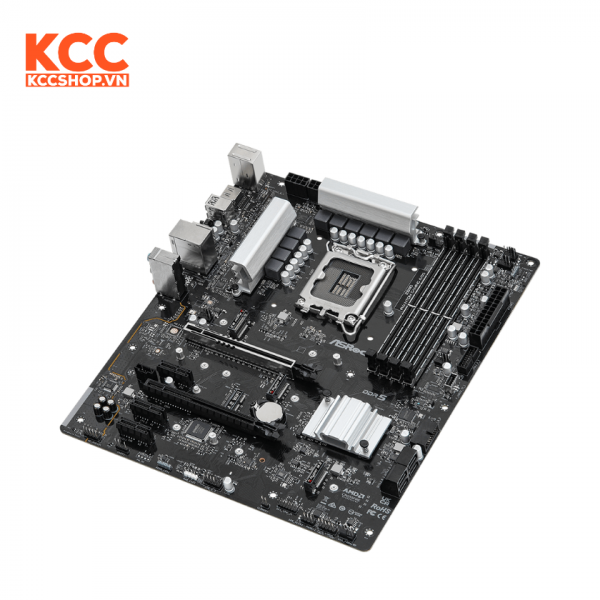

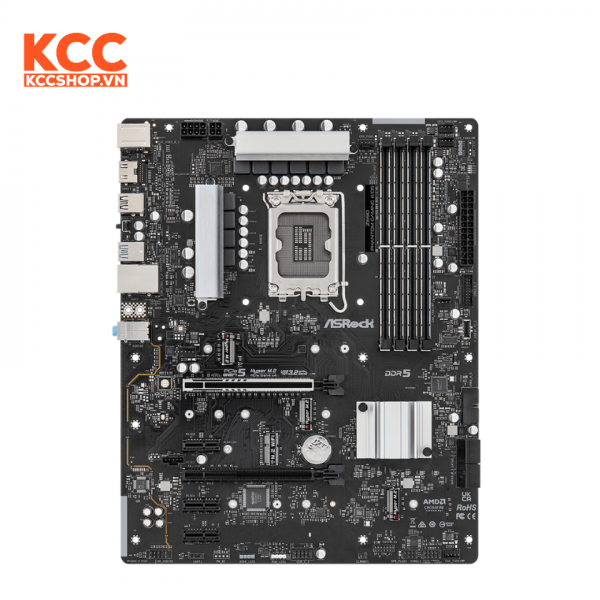

Mainboard Asrock Z690 Phantom Gaming 4 DDR5 + So sánh

CPU

- Hỗ trợ Bộ xử lý Intel ® Core™ thế hệ thứ 14, 13 và 12 (LGA1700) - Thiết kế Digi Power - Thiết kế 17 Power Phase - Hỗ trợ Công nghệ Intel ® Hybrid - Hỗ trợ Công nghệ Intel ® Turbo Boost Max 3.0 - Hỗ trợ ASRock Hyper BCLK Engine V

Chipset

-Intel® Z690 _

Memory

- Công nghệ bộ nhớ DDR5 kênh đôi
- 4 khe cắm DIMM DDR5
- Hỗ trợ DDR5 non-ECC, bộ nhớ không đệm lên tới 5800+(OC) *
- Max. Dung lượng bộ nhớ hệ thống: 192GB
- Hỗ trợ Intel ® Extreme Memory Profile (XMP) 3.0

BIOS

- BIOS pháp lý AMI UEFI 128Mb có hỗ trợ GUI đa ngôn ngữ
- Sự kiện đánh thức tuân thủ ACPI 6.0
- Hỗ trợ SMBIOS 2.7
- CPU Core/Cache, CPU GT, VDD2, DRAM, VCCINAUX, +1.8V PROC, +1.05V PROC, +0.82V PCH, +1.05V Điện áp PCH Đa điều chỉnh

Khe cắm mở rộng

CPU:
- 1 x Khe cắm PCIe 5.0 x16 (PCIE1), hỗ trợ chế độ x16 *
Chipset:
- 1 x Khe cắm PCIe 4.0 x16 (PCIE3), hỗ trợ chế độ x4 *
- 3 x Khe cắm PCIe 3.0 x1 (PCIE2, PCIE4 và PCIE5) *
- 1 x Ổ cắm M.2 (Khóa E), hỗ trợ mô-đun WiFi PCIe WiFi loại 2230 và Intel ® CNVi (WiFi/BT tích hợp)

- Hỗ trợ AMD CrossFire™

Graphics

- Kiến trúc đồ họa Intel ® Xe (Gen 12)
- Hỗ trợ HDMI 2.1 TMDS Tương thích với tối đa. độ phân giải lên tới 4K x 2K (4096x2160) @ 60Hz
- Hỗ trợ HDCP 2.3 với Cổng tương thích HDMI 2.1 TMDS

Storage

CPU:
- 1 x Ổ cắm Hyper M.2 (M2_1, Key M), hỗ trợ chế độ loại 2260/2280 PCIe Gen4x4 (64 Gb/s) *
Chipset:
- 1 x Ổ cắm Hyper M.2 (M2_2, Key M), hỗ trợ chế độ loại 2242/2260/2280 PCIe Gen4x4 (64 Gb/s) *
- 1 x Ổ cắm Hyper M.2 (M2_3, Khóa M), hỗ trợ loại 2260/2280/22110 SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/ s) chế độ *
- 4 x Đầu nối SATA3 6.0 Gb/s

Raid

- Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho thiết bị lưu trữ SATA
- Hỗ trợ RAID 0, RAID 1 và RAID 5 cho thiết bị lưu trữ M.2 NVMe

USB

CPU:
- 1 x Khe cắm PCIe 4.0 x16 (PCIE1), hỗ trợ chế độ x16 *
Chipset:
- 1 x Khe cắm PCIe 4.0 x16 (PCIE3), hỗ trợ chế độ x4 *
- 1 x Khe cắm PCIe 3.0 x16 (PCIE4), hỗ trợ chế độ x1 *
- 1 x Khe cắm PCIe 3.0 x1 (PCIE2) *
- 1 x Ổ cắm M.2 (Khóa E), hỗ trợ mô-đun WiFi PCIe WiFi/BT loại 2230 và Intel ® CNVio/CNVio2 (WiFi/BT tích hợp)
- Hỗ trợ AMD CrossFire™

Âm thanh

- Âm thanh 7.1 CH HD (Bộ giải mã âm thanh Realtek ALC897)
- Hỗ trợ chống sốc điện
- Nahimic Audio

LAN

- Gigabit LAN 10/100/1000 Mb/s
- Giga PHY Intel ® I219V
- Hỗ trợ Wake-On-LAN
- Hỗ trợ chống sét/ESD
- Hỗ trợ Ethernet tiết kiệm năng lượng 802.3az
- Hỗ trợ UEFI PXE

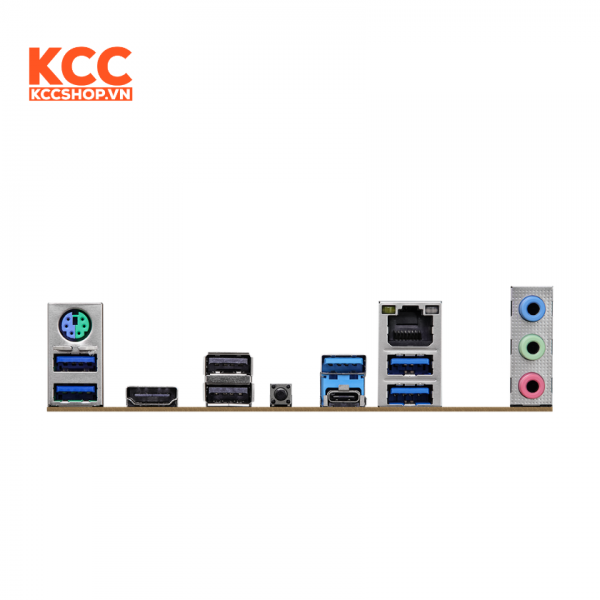

Cổng I/O ở mặt sau

 3 x Điểm gắn ăng-ten
- 1 x Cổng chuột/bàn phím PS/2
- 1 x Cổng HDMI
- 1 x USB 3.2 Gen2 Type-A Port (10 Gb/s) (ReDriver) (Hỗ trợ bảo vệ ESD)
- 1 x USB 3.2 Cổng Gen2 Type-C (10 Gb/s) (ReDriver) (Hỗ trợ bảo vệ ESD)
- 4 x USB 3.2 Cổng Gen1 (Hỗ trợ bảo vệ ESD)
- 2 x Cổng USB 2.0 (Hỗ trợ bảo vệ ESD)
- 1 x Cổng LAN RJ-45 có đèn LED (đèn LED ACT/LINK và đèn LED TỐC ĐỘ)
- 1 x Nút Flashback BIOS
- Giắc cắm âm thanh HD: Đường vào / Loa trước / Micrô

Kết nối

- 1 x Đầu cắm SPI TPM
- 1 x Đầu cắm đèn LED nguồn và loa
- 1 x Đầu cắm đèn LED RGB *
- 3 x Đầu cắm đèn LED có thể định địa chỉ * *
- 1 x Đầu nối quạt CPU (4 chân) * * *
- 1 x CPU/Bơm nước Đầu nối quạt (4 chân) (Điều khiển tốc độ quạt thông minh) * * * *
- 5 x Đầu nối quạt khung máy/bơm nước (4 chân) (Điều khiển tốc độ quạt thông minh) * * * * *
- 1 x Đầu nối nguồn ATX 24 chân (Đầu nối nguồn mật độ cao)
- Đầu nối nguồn 12V 2 x 8 pin (Đầu nối nguồn mật độ cao)
- 1 x Đầu nối âm thanh bảng mặt trước (Đầu nối âm thanh vàng 15μ)
- 1 x Đầu nối Thunderbolt™ AIC (5 chân) (Hỗ trợ ASRock Thẻ Thunderbolt™ 4 AIC)
- 2 x Đầu cắm USB 2.0 (Hỗ trợ 4 cổng USB 2.0) (Hỗ trợ Bảo vệ ESD)
- 2 x Đầu cắm USB 3.2 Gen1 (Hỗ trợ 4 cổng USB 3.2 Gen1) (Trung tâm ASMedia ASM1074) (Hỗ trợ Bảo vệ ESD)
- 1 x Đầu cắm USB 3.2 Gen2x2 loại C mặt trước (20 Gb/s) (Hỗ trợ bảo vệ ESD)

Tính năng độc đáo

ASRock USB 3.2 Gen2
- Đầu cắm USB 3.2 Gen2x2 loại C mặt trước ASRock (20 Gb/s)
- Cổng ASRock USB 3.2 Gen2 loại A (10 Gb/s)
- Cổng ASRock USB 3.2 Gen2 Type-C (10 Gb/s)
ASRock Super Alloy
- Tản nhiệt hợp kim nhôm XXL
- Cuộn cảm nguồn cao cấp
- 50A Dr.MOS
- Mũ đen Nichicon 12K (100% tụ điện polymer dẫn điện chất lượng cao do Nhật Bản sản xuất)
- Giáp I/O
- PCB đen mờ
- PCB vải thủy tinh mật độ cao
- 2oz Đồng PCB
2.5G LAN
802.11ax Wi-Fi 6E
Trình cài đặt trình điều khiển tự động
ASRock Khe cắm ASRock Steel
ASRock Bảo hiểm đầy đủ M.2 Tản nhiệt
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Ultra USB Power
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection ( cho tất cả các cổng USB, âm thanh, cổng LAN)

Phần mềm và UEFI

Phần mềm
- Tiện ích bo mạch chủ ASRock (A-Tuning)
- Phần mềm LAN ASRock Dragon 2.5G
- ASRock Polychrome SYNC *
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- Trình cài đặt trình điều khiển tự động ASRock
- ASRock Instant Flash
- ASRock Easy Trình cài đặt RAID

Phụ kiện

- Hướng dẫn cài đặt nhanh, CD hỗ trợ
- 2 x Cáp dữ liệu SATA
- 1 x Ăng-ten ASRock WiFi 2.4/5/6 GHz
- 3 x Ốc vít cho ổ cắm M.2
- 2 x Giá đỡ cho ổ cắm M.2
- 1 x Giá đỡ card đồ họa

Đĩa CD hỗ trợ

- Driver, Tiện ích, Phần mềm diệt Virus (Phiên bản dùng thử)

Màn hình phần cứng

- Máy đo tốc độ quạt: CPU, CPU/Bơm nước, Khung gầm/Bơm nước, Quạt VRM, MOS
- Quạt yên tĩnh (Tự động điều chỉnh tốc độ quạt khung máy theo nhiệt độ CPU): CPU, CPU/Bơm nước, Khung gầm/Bơm nước, Quạt MOS
- Quạt Điều khiển đa tốc độ: CPU, CPU/Bơm nước, Khung gầm/Bơm nước, VRM, Quạt MOS
- Giám sát điện áp: +12V, +5V, +3,3V, CPU Vcore, +0,82V PCH, +1,05V PCH, +1,05 V PROC, DRAM, VCCIN_AUX, VCCSA

Hệ điều hành

 Microsoft® Windows® 10 64-bit / 11 64- bit

Yếu tố hình thức

- Hệ số hình dạng ATX: 12,0 inch x 9,6 inch, 30,5 cm x 24,4 cm
- Thiết kế tụ điện rắn
