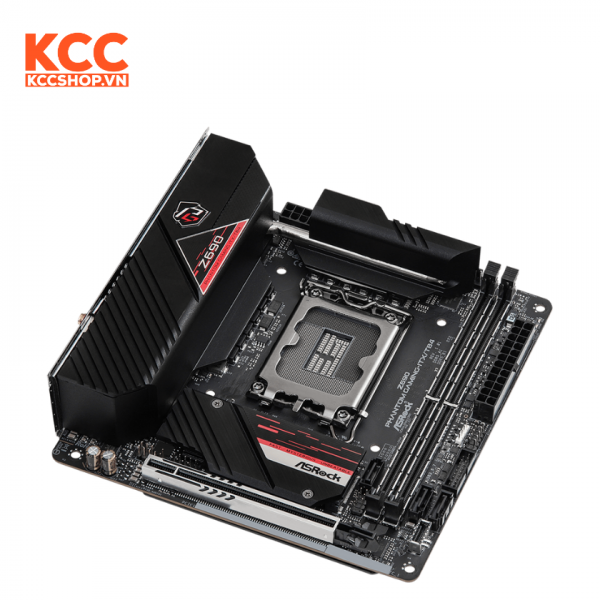

Mainboard Asrock Z690 Phantom Gaming-ITX/TB4 + So sánh

CPU

- Hỗ trợ Bộ xử lý Intel® Core™ thế hệ thứ 14 , 13 và 12 (LGA1700) - Thiết kế Digi Power - Thiết kế 11 Pha nguồn - Hỗ trợ Công nghệ Intel ® Hybrid - Hỗ trợ Công nghệ Intel ® Turbo Boost Max 3.0

Chipset

-Intel® Z690 _

Memory

- Công nghệ bộ nhớ DDR5 kênh đôi
- 2 x khe cắm DIMM DDR5
- Hỗ trợ DDR5 non-ECC, bộ nhớ không đệm lên tới 6400+(OC) *
- Max. dung lượng bộ nhớ hệ thống: 96GB
- Hỗ trợ Intel ® Extreme Memory Profile (XMP) 3.0
- 15μ Gold Contact trong khe DIMM

BIOS

- BIOS pháp lý AMI UEFI 256Mb có hỗ trợ GUI đa ngôn ngữ
- Sự kiện đánh thức tuân thủ ACPI 6.0
- Hỗ trợ SMBIOS 2.7
- CPU CORE/Cache, CPU GT, VCCIN_AUX, VDD_CPU, VDD_IMC, +0,82V PCH, +1,05V PCH, +1,8V PROC , +1.05V PROC, VDD, VDDQ, VPP Điện áp đa điều chỉnh

Khe cắm mở rộng

CPU:
- 1 x Khe cắm PCIe 5.0 x16 (PCIE1), hỗ trợ chế độ x16 *
Chipset:
- 1 x Ổ cắm M.2 dọc (Khóa E), hỗ trợ mô-đun WiFi PCIe loại 2230 WiFi/BT và Intel ® CNVi (WiFi/BT tích hợp )

- Tiếp điểm vàng 15μ trong Khe cắm VGA PCIe (PCIE1)

Graphics

- Kiến trúc đồ họa Intel ® Xe (Gen 12)
- Ba tùy chọn đầu ra đồ họa: cổng HDMI, DisplayPort 1.4 và Intel ® Thunderbolt™ 4
- Hỗ trợ màn hình ba
- Hỗ trợ Intel ® Thunderbolt™ 4 với tối đa. độ phân giải lên tới 8K (7680x4320) @ 60Hz * *
- Hỗ trợ HDMI 2.1 TMDS Tương thích với tối đa. độ phân giải lên tới 4K x 2K (4096x2160) @ 60Hz
- Hỗ trợ DisplayPort 1.4 với tối đa DSC (được nén). độ phân giải lên tới 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz

Storage

CPU:
- 1 x Ổ cắm Hyper M.2 (M2_1, Key M), hỗ trợ chế độ PCIe Gen4x4 (64 Gb/s) loại 2280 *
Chipset:
- 1 x Ổ cắm Hyper M.2 (M2_2, Key M), hỗ trợ loại 2280 Chế độ SATA3 6.0 Gb/s & PCIe Gen4x4 (64 Gb/s) *
- 3 x Đầu nối SATA3 6.0 Gb/s

Raid

- Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho thiết bị lưu trữ SATA
- Hỗ trợ RAID 0, RAID 1 và RAID 5 cho thiết bị lưu trữ M.2 NVMe

USB

CPU:
- 1 x Khe cắm PCIe 4.0 x16 (PCIE1), hỗ trợ chế độ x16 *
Chipset:
- 1 x Khe cắm PCIe 4.0 x16 (PCIE3), hỗ trợ chế độ x4 *
- 1 x Khe cắm PCIe 3.0 x16 (PCIE4), hỗ trợ chế độ x1 *
- 1 x Khe cắm PCIe 3.0 x1 (PCIE2) *
- 1 x Ổ cắm M.2 (Khóa E), hỗ trợ mô-đun WiFi PCIe WiFi/BT loại 2230 và Intel ® CNVio/CNVio2 (WiFi/BT tích hợp)
- Hỗ trợ AMD CrossFire™

Âm thanh

- Âm thanh 7.1 CH HD với khả năng bảo vệ nội dung (Bộ giải mã âm thanh Realtek ALC1220)
- Hỗ trợ âm thanh Blu-ray cao cấp
- Hỗ trợ chống sốc điện
- Nguồn vào thuần túy -
Công nghệ truyền động trực tiếp
- Tấm chắn cách ly PCB
- Cảm biến trở kháng trên cổng ra phía sau
- Các lớp PCB riêng lẻ cho Kênh âm thanh R/L
- Giắc âm thanh vàng
- Đầu nối âm thanh vàng 15μ
- Nahimic Audio

LAN

- 2,5 Gigabit LAN 10/100/1000/2500 Mb/s
- Killer E3100G
- Hỗ trợ phần mềm Killer LAN
- Hỗ trợ Killer DoubleShot™ Pro
- Hỗ trợ Wake-On-LAN
- Hỗ trợ chống sét/ESD
- Hỗ trợ Ethernet 802.3az tiết kiệm năng lượng
- Hỗ trợ PXE

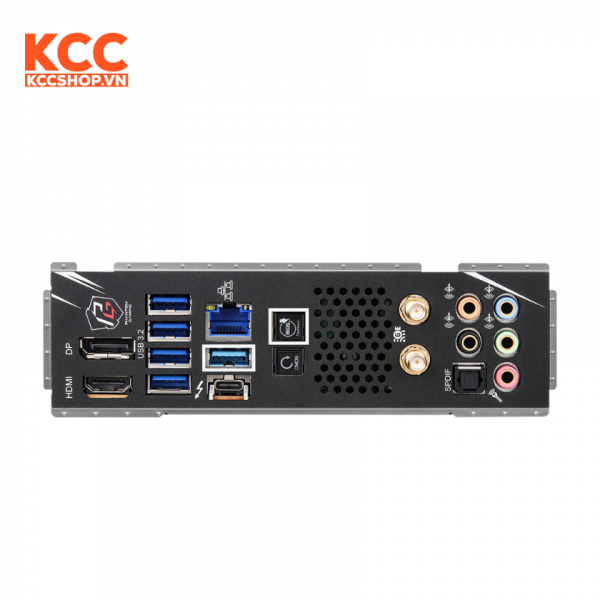

Cổng I/O ở mặt sau

- 2 x Cổng ăng-ten
- 1 x Cổng HDMI
- 1 x DisplayPort 1.4
- 1 x Cổng ra SPDIF quang
- 4 x Cổng USB 3.2 Gen2 Loại A (10 Gb/s) (Hỗ trợ Bảo vệ ESD)
- 1 x Cổng USB 3.2 Gen1 (Hỗ trợ Bảo vệ ESD)
- 1 x Cổng USB 4.0 Thunderbolt™ 4 Type-C (40 Gb/s cho giao thức USB 4.0; 40Gb/s cho giao thức Thunderbolt™) (Hỗ trợ Bảo vệ ESD) * - 1
x Cổng LAN RJ-45 với LED (Đèn LED ACT/LINK và đèn LED TỐC ĐỘ)
- 1 x Nút Clear CMOS
- 1 x Nút Flashback BIOS
- Giắc cắm âm thanh HD: Loa sau / Central / Bass / Line in / Loa trước / Microphone (Giắc âm thanh màu vàng)

Kết nối

- 1 x Đầu cắm loa và xâm nhập khung máy
- 1 x Đầu cắm đèn LED RGB *
- 1 x Đầu cắm đèn LED có thể định địa chỉ * *
- 1 x Đầu nối quạt CPU (4 chân) * * *
- 1 x Đầu nối quạt CPU/máy bơm nước (4 chân ) (Điều khiển tốc độ quạt thông minh) * * * *
- 1 x Đầu nối quạt khung gầm (4 chân) * * * * *
- Đầu nối nguồn ATX 1 x 24 pin (Đầu nối nguồn mật độ cao)
- Đầu nối nguồn 12V 1 x 8 pin (Đầu nối nguồn mật độ cao)
- 1 x Đầu nối âm thanh bảng mặt trước (Đầu nối âm thanh vàng 15μ)
- 1 x Đầu cắm USB 2.0 (Hỗ trợ 2 cổng USB 2.0) (Hỗ trợ bảo vệ ESD)
- 1 x Đầu cắm USB 3.2 Gen1 (Hỗ trợ 2 USB 3.2 Cổng Gen1) (Hỗ trợ Bảo vệ ESD)
- 1 x Đầu cắm USB 3.2 Gen2x2 Loại C ở mặt trước (20 Gb/s) (Hỗ trợ Bảo vệ ESD)

Tính năng độc đáo

ASRock USB 3.2 Gen2
- Đầu cắm USB 3.2 Gen2x2 loại C mặt trước ASRock (20 Gb/s)
- Cổng ASRock USB 3.2 Gen2 loại A (10 Gb/s)
- Cổng ASRock USB 3.2 Gen2 Type-C (10 Gb/s)
ASRock Super Alloy
- Tản nhiệt hợp kim nhôm XXL
- Cuộn cảm nguồn cao cấp
- 50A Dr.MOS
- Mũ đen Nichicon 12K (100% tụ điện polymer dẫn điện chất lượng cao do Nhật Bản sản xuất)
- Giáp I/O
- PCB đen mờ
- PCB vải thủy tinh mật độ cao
- 2oz Đồng PCB
2.5G LAN
802.11ax Wi-Fi 6E
Trình cài đặt trình điều khiển tự động
ASRock Khe cắm ASRock Steel
ASRock Bảo hiểm đầy đủ M.2 Tản nhiệt
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Ultra USB Power
ASRock POST Status Checker (PSC)
ASRock Full Spike Protection ( cho tất cả các cổng USB, âm thanh, cổng LAN)

Phần mềm và UEFI

Phần mềm
- Tiện ích bo mạch chủ ASRock (Điều chỉnh trò chơi ảo)
- Trung tâm điều khiển sát thủ
- ASRock Polychrome SYNC *
UEFI
- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- Trình cài đặt trình điều khiển tự động ASRock
- ASRock Instant Flash
- Trình cài đặt RAID dễ dàng ASRock

Phụ kiện

- Hướng dẫn cài đặt nhanh, CD hỗ trợ
- 2 x Cáp dữ liệu SATA
- 1 x Anten ASRock WiFi 2.4/5/6 GHz
- 2 x Vít cho ổ cắm M.2

Đĩa CD hỗ trợ

- Driver, Tiện ích, Phần mềm diệt Virus (Phiên bản dùng thử)

Màn hình phần cứng

- Máy đo tốc độ quạt: CPU, CPU/Bơm nước, Quạt khung
- Quạt yên tĩnh (Tự động điều chỉnh tốc độ quạt khung theo nhiệt độ CPU): Quạt CPU/Bơm nước
- Điều khiển đa tốc độ quạt: CPU, CPU/Bơm nước, Quạt khung
- CASE Phát hiện OPEN
- Giám sát điện áp: +12V, +5V, +3.3V, CPU Vcore,, VDD_CPU, VCCIN_AUX, +1.05V PCH, +1.05V PRO

Hệ điều hành

 Microsoft® Windows® 10 64-bit / 11 64- bit

Yếu tố hình thức

- Hệ số hình dạng Mini-ITX: 6,7 inch x 6,7 inch, 17,0 cm x 17,0 cm
- PCB 10 lớp
