ASRock USB 3.2 Gen2
- ASRock Mặt trước Loại C USB 3.2 Gen2x2 Header (20 Gb / s)
- ASRock USB 3.2 Gen2 Type-A Port (10 Gb / s)
- ASRock USB 3.2 Gen2 Type-C Port (10 Gb / s)

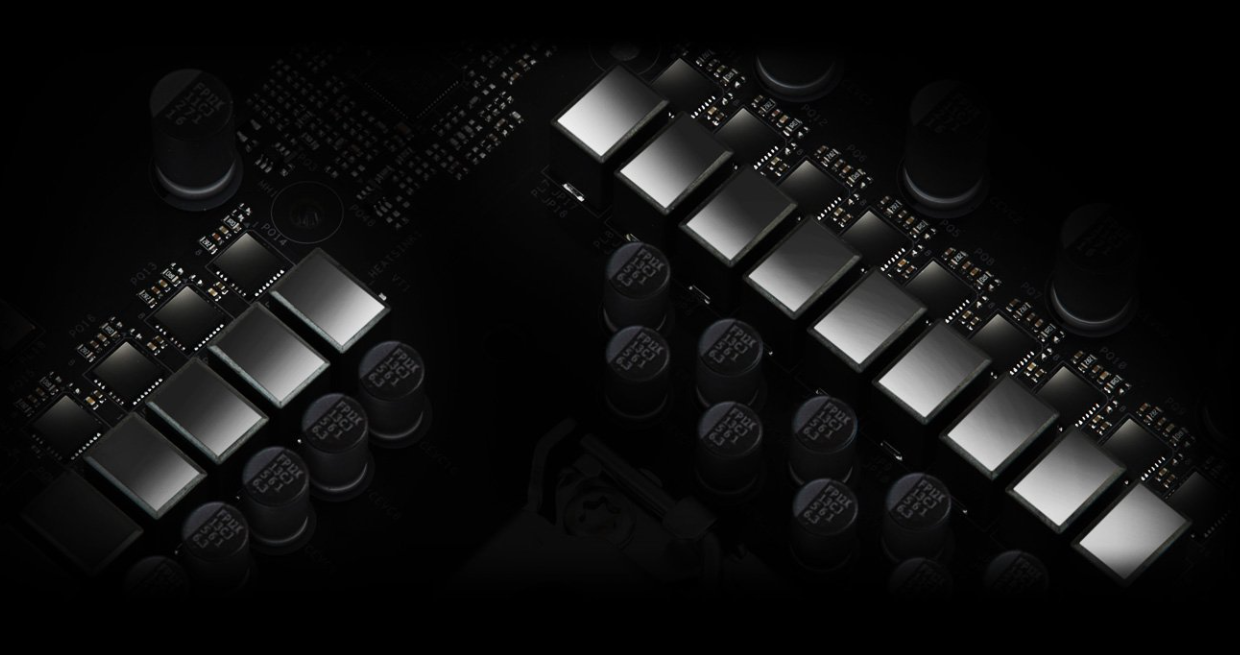

ASRock Super Alloy
- Tản nhiệt hợp kim nhôm XXL
- Cuộn cảm điện cao cấp
- 50A Dr.MOS
- Nichicon 12K Black Caps (100% tụ điện polymer dẫn điện chất lượng cao của Nhật Bản)
- I / O Armor
- Matte Black PCB
- High Density Glass Fabric PCB
- 2oz Đồng PCB
2.5G LAN
ASRock Trình cài đặt trình điều khiển tự động
ASRock Khe cắm thép
ASRock Bảo hiểm đầy đủ M.2 Tản nhiệt
ASRock Hyper M.2 (PCIe Gen4x4)
ASRock Ultra USB Power
ASRock POST Status Checker(PSC)
ASRock Full Spike Protection (cho tất cả các cổng USB, Audio, LAN)
ASRock Live Update & APP Shop
CPU
- Hỗ trợ Bộ xử lý Intel ® Core ™ thế hệ thứ 12 (LGA1700)
- Thiết kế Digi Power
- Thiết kế 13 Power Phase
- Hỗ trợ Công nghệ Intel ® Hybrid
- Hỗ trợ Công nghệ Intel ® Turbo Boost Max 3.0
Chipset
- Intel ® Z690
Bộ nhớ RAM
- Công nghệ bộ nhớ kênh đôi DDR4
- 4 x khe cắm DDR4 DIMM
- Hỗ trợ bộ nhớ DDR4 không ECC, không đệm lên đến 5333+ (OC) *
- Hỗ trợ mô-đun bộ nhớ ECC UDIMM (hoạt động ở chế độ không ECC)
- Max. dung lượng bộ nhớ hệ thống: 128GB
- Hỗ trợ cấu hình bộ nhớ Intel
® Extreme (XMP) 2.0
- 15μ Gold Tiếp xúc trong các khe cắm DIMM
* Hỗ trợ DDR4 3200 nguyên bản.
BIOS
- 256Mb AMI UEFI Legal BIOS với hỗ trợ GUI đa ngôn ngữ
- ACPI 6.0 Các sự kiện đánh thức tuân thủ
- Hỗ trợ SMBIOS 2.7
- CPU Core / Cache, CPU GT, DRAM, VCCIN AUX, + 1.05V PROC, + 1.8V PROC, + 0.82V PCH, + Điện áp 1.05V PCH Đa điều chỉnh
Card đồ họa
- Kiến trúc đồ họa Intel
® Xe (Thế hệ 12)
- Đầu ra đồ họa kép: hỗ trợ cổng HDMI và DisplayPort 1.4 bằng bộ điều khiển hiển thị độc lập
- Hỗ trợ HDMI 2.1 TMDS Tương thích với tối đa. độ phân giải lên đến 4K x 2K (4096x2160) @ 60Hz
- Hỗ trợ DisplayPort 1.4 với DSC (nén) tối đa. độ phân giải lên đến 8K (7680x4320) @ 60Hz / 5K (5120x3200) @ 120Hz
- Hỗ trợ HDCP 2.3 với HDMI 2.1 TMDS Tương thích và Cổng DisplayPort 1.4
* Hình ảnh tích hợp đồ họa UHD Intel® và đầu ra VGA chỉ có thể được hỗ trợ với các bộ xử lý được tích hợp GPU.
Card âm thanh
- Âm thanh 7.1 CH HD (Codec âm thanh Realtek ALC897)
- Hỗ trợ chống sét lan truyền
- Giắc cắm âm thanh vàng -
Đầu nối âm thanh vàng 15μ
- Âm thanh Nahimic
LAN
- 2,5 Gigabit LAN 10/100/1000/2500 Mb / s
- Dragon RTL8125BG
- Hỗ trợ phần mềm Dragon 2,5G LAN
- Tự động điều chỉnh thông minh Kiểm soát băng thông
- Giao diện người dùng thân thiện với người dùng
trực quan - Thống kê sử dụng mạng trực quan
- Cài đặt mặc định được tối ưu hóa cho trò chơi, trình duyệt và Chế độ phát trực tuyến
- Điều khiển ưu tiên do người dùng tùy chỉnh
- Hỗ trợ Wake-On-LAN
- Hỗ trợ bảo vệ Lightning / ESD
- Hỗ trợ Ethernet 802.3az tiết kiệm năng lượng
- Hỗ trợ PXE
Khe cắm
CPU:
- 1 x Khe cắm PCIe 5.0 x16 (PCIE2), hỗ trợ chế độ x16 *
Bộ chip : - 1 x Khe cắm
PCIe 4.0 x16 (PCIE3), hỗ trợ chế độ x4 *
- 1 x Khe cắm PCIe 3.0 x16 (PCIE5), hỗ trợ chế độ x4 *
- 2 x PCIe 3.0 x1 Slots (PCIE1 và PCIE4) *
- 1 x M.2 Socket (Key E), hỗ trợ mô-đun WiFi PCIe loại 2230 / BT PCIe và Intel
® CNVi (WiFi tích hợp / BT)
- Hỗ trợ AMD CrossFire ™
- 15μ Tiếp điểm vàng trong khe cắm VGA PCIe (PCIE2)
* Hỗ trợ SSD NVMe làm đĩa khởi động
Kho tiền
CPU:
- 1 x Hyper M.2 Socket (M2_1, Key M), hỗ trợ chế độ loại 2260/2280 PCIe Gen4x4 (64 Gb / s) *
Chipset:
- 1 x Ultra M.2 Socket (M2_2, Key M), hỗ trợ loại 2230/2242/2260/2280 chế độ SATA3 6.0 Gb / s & PCIe Gen3x4 (32 Gb / s) *
- 1 x Hyper M.2 Socket (M2_3, Key M), hỗ trợ loại 2242/2260/2280/22110 PCIe Gen4x4 Chế độ (64 Gb / s) *
- 8 x Đầu nối SATA3 6.0 Gb / s * *
* Hỗ trợ Bộ nhớ Intel ® Optane ™ Dòng H (chỉ dành cho M2_2 và M2_3)
Hỗ trợ thiết bị quản lý ổ đĩa Intel ® (VMD)
Hỗ trợ SSD NVMe làm đĩa khởi động
Hỗ trợ ASRock U.2 Kit
* * Nếu M2_2 được sử dụng bởi M.2 loại SATA thiết bị, SATA3_7 sẽ bị vô hiệu hóa.
RAID
- Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10 cho các thiết bị lưu trữ SATA
- Hỗ trợ RAID 0, RAID 1 và RAID 5 cho các thiết bị lưu trữ M.2 NVMe
Cổng kết nối
- 1 x SPI TPM Header
- 1 x Power LED and Speaker Header
- 1 x RGB LED Header *
- 3 x Addressable LED Header * *
- 1 x CPU Fan Connector (4-pin) * * *
- 1 x CPU / Water Pump Đầu nối quạt (4 chân) (Điều khiển tốc độ quạt thông minh) * * * *
- 5 x Đầu nối quạt khung / máy bơm nước (4 chân) (Điều khiển tốc độ quạt thông minh) * * * * *
- Đầu nối nguồn ATX 1 x 24 chân (Đầu nối nguồn mật độ cao)
- Đầu nối nguồn 2 x 8 pin 12V (Đầu nối nguồn điện mật độ cao)
- 1 x Đầu nối âm thanh mặt trước (Đầu nối âm thanh 15μ Vàng)
- 1 x Đầu nối Thunderbolt ™ AIC (5 chân) (Hỗ trợ thẻ ASRock Thunderbolt ™ 4 AIC)
- 2 x Đầu cắm USB 2.0 (Hỗ trợ 4 cổng USB 2.0) (Hỗ trợ Bảo vệ ESD)
- 2 x Đầu cắm USB 3.2 Gen1 (Hỗ trợ 4 USB 3.2 Cổng Gen1) (Trung tâm ASMedia ASM1074) (Hỗ trợ Bảo vệ ESD)
- 1 x Mặt trước Loại C Đầu cắm USB 3.2 Gen2x2 (20 Gb / s) (Hỗ trợ Bảo vệ ESD)
* Hỗ trợ tổng cộng lên đến 12V / 3A, Dải LED 36W
* * Hỗ trợ tổng cộng lên đến 5V / 3A, Dải LED 15W
* * * Đầu nối Quạt CPU hỗ trợ quạt CPU có công suất quạt tối đa 1A (12W).
* * * * Quạt CPU / Máy bơm nước hỗ trợ quạt làm mát nước có công suất quạt tối đa 2A (24W).
* * * * * Quạt Chassis / Máy bơm nước hỗ trợ quạt làm mát nước với công suất quạt tối đa 2A (24W).
CPU_FAN2 / WP và CHA_FAN1 ~ 5 / WP có thể tự động phát hiện xem quạt 3 chân hay 4 chân đang được sử dụng.

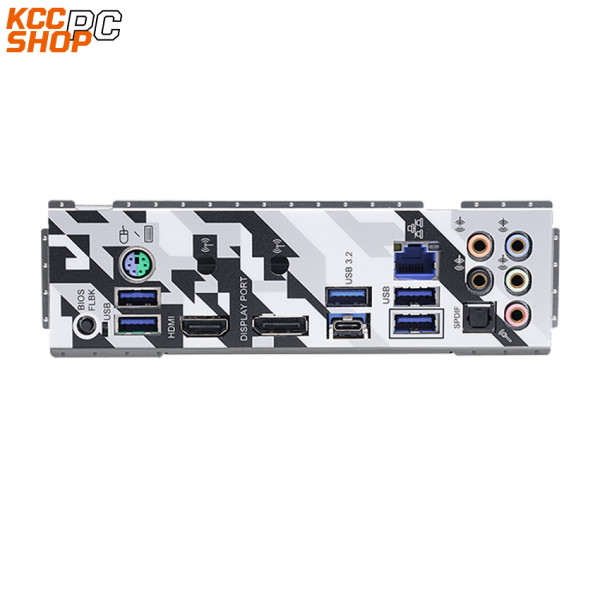

Bảng điều khiển Input/Output phía sau
- 2 x Cổng ăng ten
- 1 x Cổng PS / 2 Chuột / Bàn phím
- 1 x Cổng HDMI
- 1 x DisplayPort 1.4
- 1 x Cổng ra SPDIF quang học
- 1 x Cổng USB 3.2 Gen2 Type-A (10 Gb / s) (ReDriver ) (Hỗ trợ Bảo vệ ESD)
- 1 x Cổng USB 3.2 Gen2 Type-C (10 Gb / s) (Bộ điều chỉnh) (Hỗ trợ Bảo vệ ESD)
- 4 x Cổng USB 3.2 Gen1 (Hỗ trợ Bảo vệ ESD)
- 1 x Cổng LAN RJ-45 có đèn LED (LED ACT / LINK và LED SPEED)
- 1 x Nút Flashback BIOS
- Giắc cắm âm thanh HD: Loa sau / Trung tâm / Âm trầm / Đường vào / Loa trước / Micrô (Giắc cắm âm thanh vàng)
* Ultra USB Power được hỗ trợ trên cổng USB3_1_2.
Chức năng đánh thức ACPI không được hỗ trợ trên cổng USB3_1_2.
Phần mềm và UEFI
Phần mềm- ASRock Motherboard Utility (A-Tuning)
- ASRock Dragon 2.5G LAN Software
- ASRock Polychrome SYNC *
UEFI- ASRock EZ Mode
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock Auto Driver Installer
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Easy RAID Installer
* Các tiện ích này có thể được tải xuống từ ASRock Live Update & APP Shop.
Hỗ trợ CD
- Trình điều khiển, Tiện ích, Phần mềm AntiVirus (Phiên bản dùng thử)
Phụ kiện
- Hướng dẫn Cài đặt Nhanh, Hỗ trợ CD
- 2 x Cáp Dữ liệu SATA
- 3 x Vít cho Ổ cắm M.2
- 2 x Chân đế cho Ổ cắm M.2
- 1 x Giá đỡ Card đồ họa
Hỗ trợ phần cứng
- Máy đo tốc độ quạt: Quạt CPU, CPU / Máy bơm nước, Khung máy / Máy bơm nước
- Quạt êm (Tự động điều chỉnh tốc độ quạt của thùng máy theo nhiệt độ CPU): CPU, CPU / Máy bơm nước, Quạt máy / Máy bơm nước
- Quạt điều khiển đa tốc độ: CPU , CPU / Máy bơm nước, Khung máy / Quạt máy bơm nước
- Giám sát điện áp: CPU Vcore, PCH, DRAM, VCCIN AUX, + 1,05V PROC, VCCSA, + 1,8V PROC, + 0,82V PCH, + 12V, + 5V, +3,3 V
Chuẩn vỏ máy
- Hệ số hình thức ATX: 12,0 inch x 9,6 inch, 30,5 cm x 24,4 cm
- PCB đồng 2oz
Hệ điều hành
- Microsoft ® Windows ® 10 64-bit / 11 64-bit
Chứng nhận
- FCC, CE
- sẵn sàng ErP / EuP (cần có nguồn điện sẵn sàng ErP / EuP)
- Sẵn sàng cho CEC Tier II
