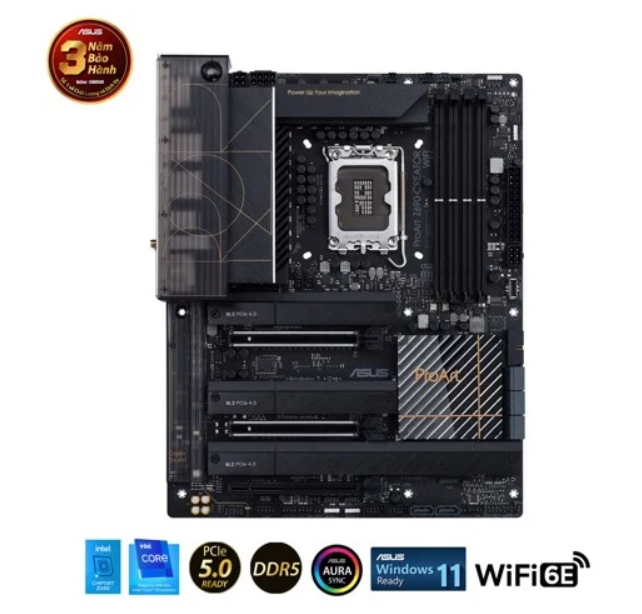

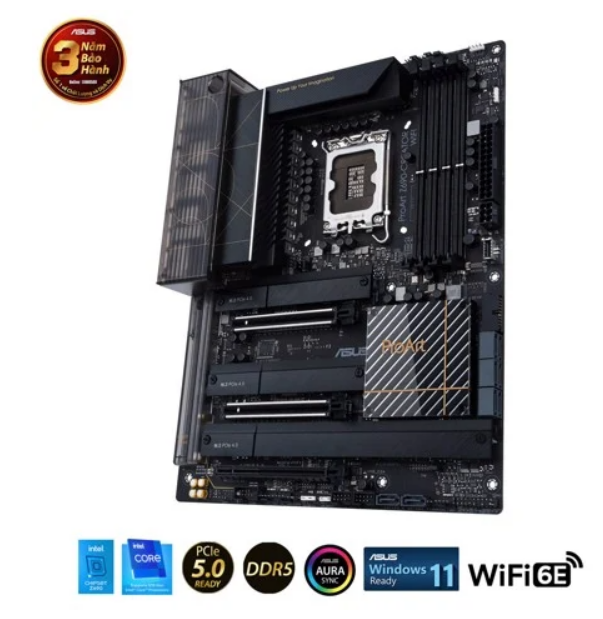

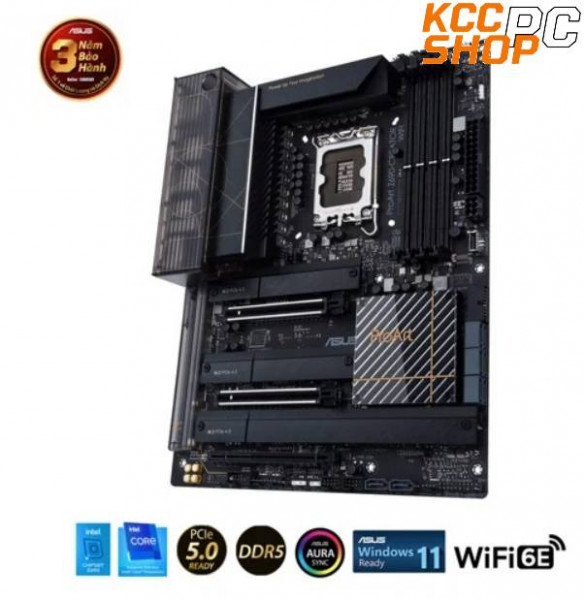

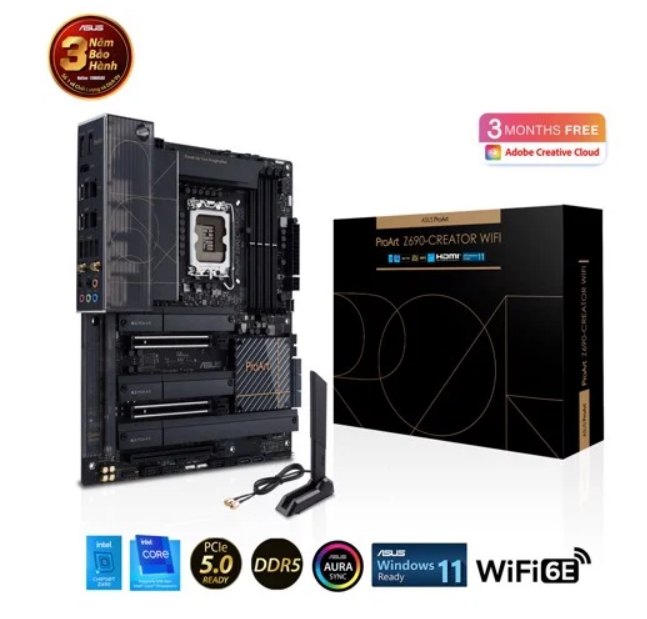

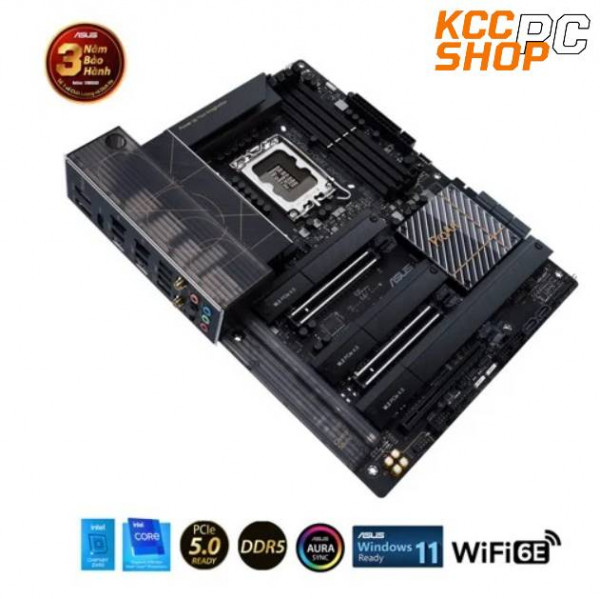

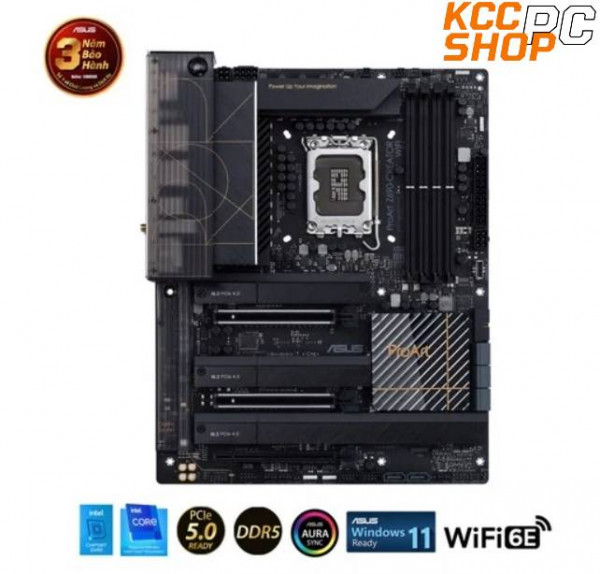

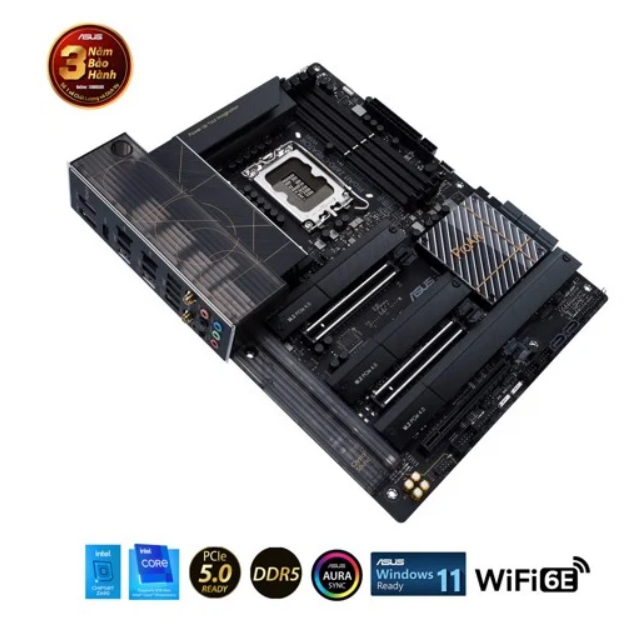

Mainboard Asus PROART 690-CREATOR WIFI + So sánh

CPU

Intel® Socket LGA1700 cho Bộ xử lý Intel® Core ™, Pentium® Gold và Celeron® thế hệ thứ 12 *

Hỗ trợ CPU Intel® 10 nm

Hỗ trợ Công nghệ Intel® Turbo Boost 2.0 và Công nghệ Intel® Turbo Boost Max 3.0 **

* Tham khảo www.asus.com để biết danh sách hỗ trợ CPU.

** Hỗ trợ Công nghệ Intel® Turbo Boost Max 3.0 tùy thuộc vào loại CPU.

Chipset

Intel® Z690 Chipset

Bộ nhớ

4 x DIMM, Tối đa 128GB, DDR5 6000 (OC) / 5800 (OC) / 5600 (OC) / 5400 (OC) / 5200 (OC) / 5000 (OC) / 4800MT / s Non-ECC, Bộ nhớ không đệm *

Kiến trúc bộ nhớ kênh đôi

Hỗ trợ cấu hình bộ nhớ cao cấp Intel® (XMP)

OptiMem II

* Tham khảo www.asus.com để biết QVL bộ nhớ (Danh sách nhà cung cấp đủ điều kiện), và hỗ trợ tần số bộ nhớ tùy thuộc vào loại CPU.

Cổng xuất hình

1 x HDMI® port

2 x cổng Intel® Thunderbolt™ 4 (USB Type-C®) hỗ trợ xuất video DisplayPort 1.2/1.4 và Thunderbolt™ *

1 x cổng HDMI® **

2 x Intel® Thunderbolt ™ 4 cổng (USB Type-C®) hỗ trợ đầu ra video DisplayPort *** và Thunderbolt ™ ****

* Thông số kỹ thuật đồ họa có thể khác nhau giữa các loại CPU. Vui lòng tham khảo www.intel.com để biết bất kỳ thông tin cập nhật nào.

** Hỗ trợ 4K @ 60Hz như được chỉ định trong HDMI 2.1.

*** Hỗ trợ 8K @ 60Hz như được chỉ định trong DisplayPort 1.4.

**** Đầu ra tại TBT4_E1 và TBT4_E2, các cổng USB Type-C® ngay dưới cổng RJ45, mỗi cổng yêu cầu một cáp chuyển đổi USB-C sang DisplayPort. Hỗ trợ độ phân giải VGA phụ thuộc vào độ phân giải của bộ vi xử lý hoặc card đồ họa.

Khe cắm mở rộng

2 x PCIe 4.0 x16 (x16, x8/x8) + 1 x PCIe 4.0 x16 (tối đa x4)

Bộ xử lý Intel® thế hệ thứ 12 *

2 x khe cắm PCIe 5.0 / 4.0 / 3.0 x16 (hỗ trợ (các) chế độ x16 hoặc x8 / x8)

Bộ chip Intel® Z690 **

1 x khe cắm PCIe 3.0 x16 (hỗ trợ chế độ x4)

* Hỗ trợ phân chia băng thông PCIe cho RAID trên chức năng CPU, vui lòng tham khảo cài đặt phân chia PCIe & M.2 trong bảng khe cắm PCIe x16 (từ CPU) trên trang web hỗ trợ.

** Hỗ trợ Bộ nhớ Intel® Optane Dòng H trên khe cắm PCIE gắn PCH

Lưu trữ

Hỗ trợ 4 khe cắm M.2 và 8 cổng SATA 6Gb / s
Bộ xử lý thế hệ thứ 12 của Intel®

Khe cắm M.2_1 (Phím M), loại 2242/2260/2280/22110

Bộ xử lý Intel® thế hệ thứ 12 hỗ trợ chế độ PCIe 4.0 x4.

Bộ chip Intel® Z690 **

Khe cắm M.2_2 (Phím M), kiểu 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4)

Khe cắm M.2_3 (Phím M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)

Khe cắm M.2_4 (Phím M), loại 2242/2260/2280 (hỗ trợ chế độ PCIe 4.0 x4 & SATA) ***

8 x cổng SATA 6Gb / s ***

* Công nghệ lưu trữ nhanh Intel® hỗ trợ NVMe RAID 0/1/5, SATA RAID 0/1/5/10.

** Công nghệ Lưu trữ Nhanh Intel® hỗ trợ Bộ nhớ Intel® Optane Dòng H trên các khe cắm M.2 được gắn PCH.

*** Khe cắm M.2_4 chia sẻ băng thông với SATA6G_5 ~ 8. SATA6G5 ~ 8 sẽ bị tạm ngừng khi thiết bị SATA hoặc NVMe được phát hiện tại M.2_4.

Ethernet

1 x Intel® 2.5Gb Ethernet ASUS LANGuard

1 x Marvell® 10Gb Ethernet

ASUS LANGuard

Wifi & Bluetooth

Intel® Wi-Fi 6E

Wi-Fi 6E

2x2 Wi-Fi 6E (802.11 a / b / g / n / ac / ax)

Hỗ trợ dải tần 2,4 / 5 / 6GHz *

Đã sẵn sàng cho phần cứng Bluetooth v5.2 **

* Quy định của WiFi 6E 6GHz có thể khác nhau giữa các quốc gia và chức năng sẽ sẵn sàng trong Windows 11 trở lên.

** Chức năng Bluetooth v5.2 sẽ sẵn sàng trong Windows 11 trở lên.

USB

2 x Thunderbolt ™ 4 cổng (2 x USB

Type-C®) với hỗ trợ sạc lên đến 5V / 3A, 15W

6 x Cổng USB 3.2 Gen 2 (6 x Loại A)

1 x đầu nối USB 3.2 Gen 2x2

(hỗ trợ (các) USB Type-C® với 60W PD / QC4 +)

1 x (Các) tiêu đề USB 3.2 Thế hệ 1 hỗ trợ thêm 2 cổng USB 3.2 Thế hệ 1

2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

AUDIO

Âm thanh vòm Realtek S1220A 7.1 CODEC Âm thanh độ nét cao *

Cảm giác trở kháng cho đầu ra tai nghe phía trước và phía sau

Bộ khuếch đại âm thanh bên trong để tăng cường âm thanh chất lượng cao nhất cho tai nghe và loa

Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Kiểm tra lại giắc cắm ở bảng điều khiển phía trước

Đầu ra phát lại âm thanh nổi SNR 120 dB chất lượng cao và đầu vào ghi âm 113 dB SNR (Đầu vào)

Hỗ trợ phát lại lên đến 32-Bit / 192 kHz * "

Tính năng âm thanh

Bộ điều chỉnh trước nguồn giúp giảm nhiễu nguồn điện đầu vào để đảm bảo hiệu suất nhất quán

Tụ âm thanh cao cấp của Nhật Bản

Các lớp PCB âm thanh chuyên dụng

Bìa âm thanh

Mạch de-pop độc đáo

* Do hạn chế về băng thông HDA, 32-Bit / 192 kHz không được hỗ trợ cho âm thanh Âm thanh vòm 7.1.

** Cần có khung với mô-đun âm thanh HD ở bảng điều khiển phía trước để hỗ trợ đầu ra âm thanh Âm thanh vòm 7.1.

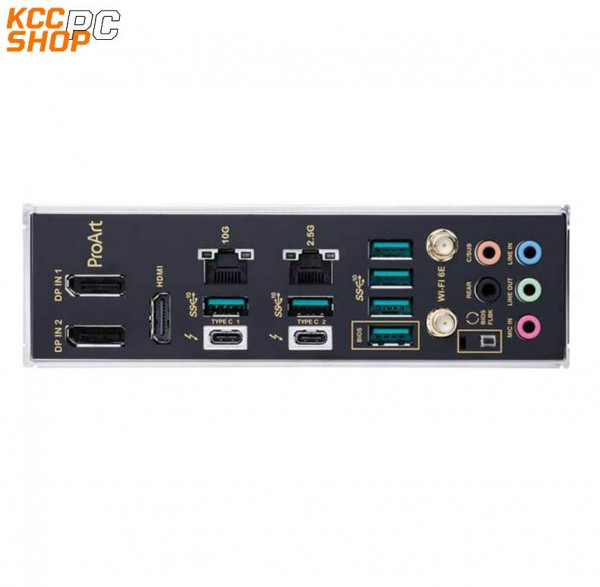

Cổng I/O mặt sau

2 x Thunderbolt ™ 4 cổng USB Type-C®

6 x Cổng USB 3.2 Gen 2 (6 x Loại A)

2 x DisplayPort (Chỉ đầu vào)

1 x cổng HDMI®

1 x Mô-đun Wi-Fi ASUS

1 x cổng Marvell® AQtion 10Gb Ethernet

1 x Cổng Ethernet Intel® 2.5Gb

5 x giắc cắm âm thanh

1 x nút BIOS FlashBack ™

Đầu nối I/O nội bộ

2 x 4 cổng Thunderbolt™ 4 (2 x USB Type-C®) với hỗ trợ sạc lên đến 5V / 3A, 15W
Liên quan đến Quạt và Làm mát

1 x đầu cắm Quạt CPU 4 chân

1 x đầu cắm Quạt OPT CPU 4 chân

1 x 4 đầu cắm AIO Pump

(Các) tiêu đề Quạt khung gầm 5 x 4 chân

Liên quan đến năng lượng

1 x đầu nối Nguồn chính 24 chân

Đầu nối nguồn 1 x 8 chân + 12V

1 x đầu nối nguồn 4 chân + 12V

Liên quan đến lưu trữ

4 x khe cắm M.2 (Phím M)

8 x cổng SATA 6Gb / s

USB

1 x USB 3.2 Gen 2x2 ((các) hỗ trợ USB Type-C®)

1 x (Các) tiêu đề USB 3.2 Thế hệ 1 hỗ trợ thêm 2 cổng USB 3.2 Thế hệ 1

2 x đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Điều khoản khác

3 x (Các) tiêu đề Gen 2 có thể định địa chỉ

1 x đầu cắm AURA RGB

1 x Xóa tiêu đề CMOS

1 x tiêu đề Cổng COM

1 x dây nhảy quá áp CPU

1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP)

1 x khe cắm M.2 (Phím E)

1 x đầu cắm loa

1 x tiêu đề SPI TPM (14-1pin)

1 x 20-3 pin Tiêu đề bảng điều khiển hệ thống với chức năng xâm nhập khung

1 x đầu cắm pin RTC

1 x đầu cắm Cảm biến nhiệt

Tính năng đặc biệt

ASUS 5X PROTECTION III

DIGI + VRM (- Thiết kế nguồn điện kỹ thuật số với DrMOS)

Bảo vệ quá dòng DRAM nâng cao

Bảo vệ ESD

NGÔN NGỮ

Bảo vệ quá áp

SafeSlot

I / O mặt sau bằng thép không gỉ

ASUS Q-Design

M.2 Q-Latch

Q-Connector

Q-DIMM

Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])

Q-Slot

Giải pháp tản nhiệt của ASUS

Tản nhiệt M.2

Thiết kế tản nhiệt VRM

ASUS EZ DIY

Nút BIOS FlashBack ™

Đèn LED BIOS FlashBack ™

Tiêu đề hộp

ProCool II

Tấm chắn I / O gắn sẵn

Đồng bộ hóa AURA

(Các) tiêu đề AURA RGB

(Các) tiêu đề Gen 2 có thể định địa chỉ

Tính năng phần mềm

Phần mềm độc quyền của ASUS

Thùng vũ trang

AURA Creator

Đồng bộ hóa AURA

Quạt Xpert 4

Chống ồn AI hai chiều

AI Suite 3

Tối ưu hóa 5 chiều với ép xung AI

TPU

EPU

DIGI + VRM

Quạt Xpert 4

Ứng dụng Turbo

ASUS CPU-Z

Phần mềm quản lý CNTT được hỗ trợ

ASUS Control Center Express (ACCE)

Trung tâm sáng tạo ProArt

CreationFirst

MyAsus

Phần mềm chống vi rút Norton (Phiên bản dùng thử miễn phí)

WinRAR

UEFI BIOS

Hướng dẫn ép xung AI

ASUS EZ DIY

ASUS CrashFree BIOS 3

ASUS EZ Flash 3

ASUS UEFI BIOS EZ Mode

FlexKey

BIOS

256 Mb

Hệ điều hành

Windows® 11 64-bit, Windows® 10 64-bit

Kích thước

ATX: 30,5cm * 24,5cm
