Loại sản phẩm

Mainboard - Bo Mạch Chủ

Hãng sản xuất

ASUS

Model

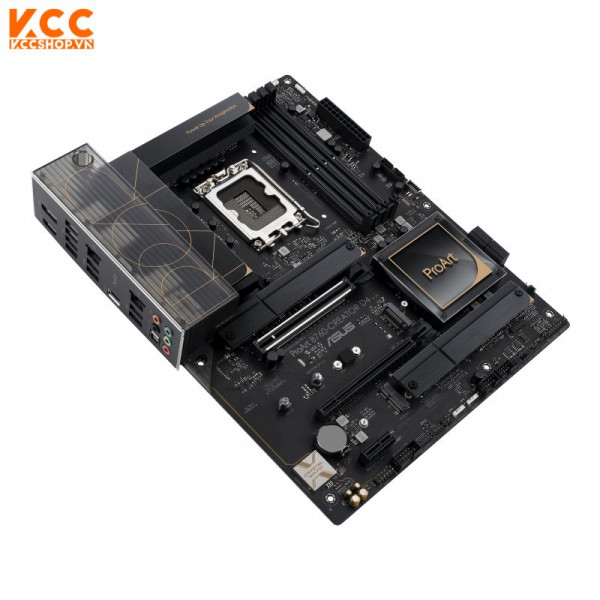

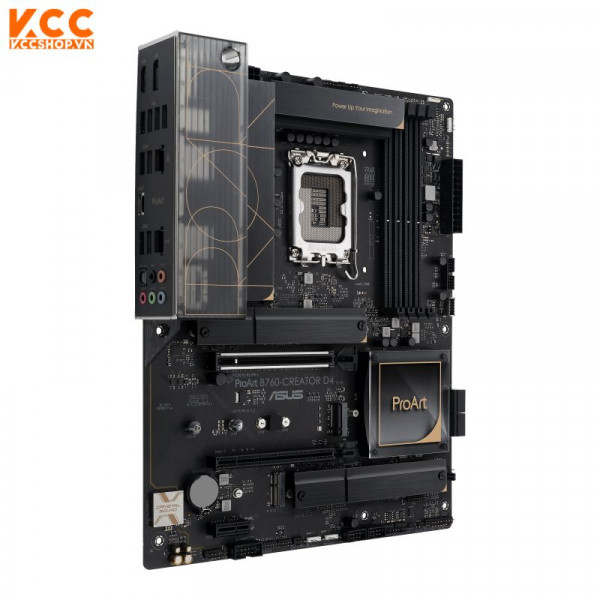

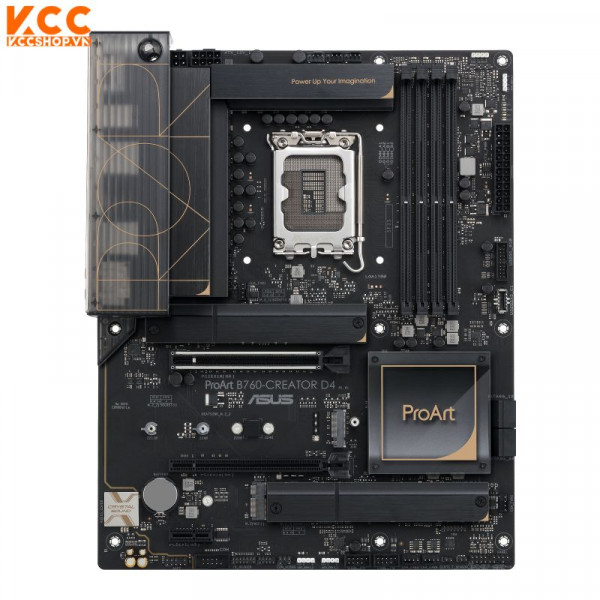

ProArt B760-Creator D4

CPU hỗ trợ

Intel Socket LGA1700 cho Bộ xử lý Intel Core, Pentium Gold và Celeron thế hệ thứ 12 và 13

RAM

4 x DIMM, Tối đa. 128GB, DDR4 Non-ECC, Bộ nhớ không đệm*
Kiến trúc bộ nhớ kênh đôi
Hỗ trợ cấu hình bộ nhớ cực cao của Intel ® (XMP)
OptiMem II

* Tốc độ dữ liệu bộ nhớ thực tế phụ thuộc vào loại CPU và mô-đun DRAM

Đồ họa

1 cổng HDMI
1 cổng DisplayPort

Khe mở rộng

Bộ xử lý thế hệ thứ 12 và 13 của Intel
1 x Khe cắm PCIe 5.0/4.0/3.0 x16

Chipset Intel ® B760
1 x Khe cắm PCIe 4.0 x16 (hỗ trợ chế độ x4)
1 x Khe cắm PCIe 3.0 x1

Lưu trữ

Tổng cộng hỗ trợ 3 x khe cắm M.2 và 4x cổng SATA 6Gb/s*
Bộ xử lý Intel ® thế hệ thứ 13 & 12
Khe cắm M.2_1 (Khóa M), loại 2242/2260/2280/22110
- Bộ xử lý Intel ® Thế hệ thứ 13 & 12 hỗ trợ chế độ PCIe 4.0 x4.
Chipset Intel® B760 **
Khe cắm M.2_2 (Khóa M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 3.0 x4)***
Khe cắm M.2_3 (Khóa M), loại 2242/2260/2280/22110 (hỗ trợ chế độ PCIe 4.0 x4)
4 x cổng SATA 6Gb/s***
* Công nghệ lưu trữ nhanh Intel ® hỗ trợ RAID SATA 0/1/5/10.

Mạng

1 x Ethernet Realtek 2.5Gb

Không dây

N/a

USB

SB phía sau (Tổng cộng 9 cổng)
USB 3.2 Gen 2 Type-C ® 1 x Cổng
4 cổng USB 3.2 Gen 1 (4 x Loại A)
4 cổng USB 2.0 (4 x Loại A)
USB phía trước (Tổng cộng 7 cổng)
1 x Đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C ® )
1 x Đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen1
2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0

Âm thanh

Âm thanh vòm Realtek 7.1 CODEC âm thanh độ nét cao*
- Hỗ trợ: Phát hiện giắc cắm, Đa luồng, Thử lại giắc cắm bảng điều khiển phía trước
- Hỗ trợ phát lại lên đến 24-Bit/192 kHz
Tính năng âm thanh
- Tụ âm thanh cao cấp
- Các lớp PCB âm thanh chuyên dụng
- Bìa âm thanh
- Mạch de-pop độc đáo

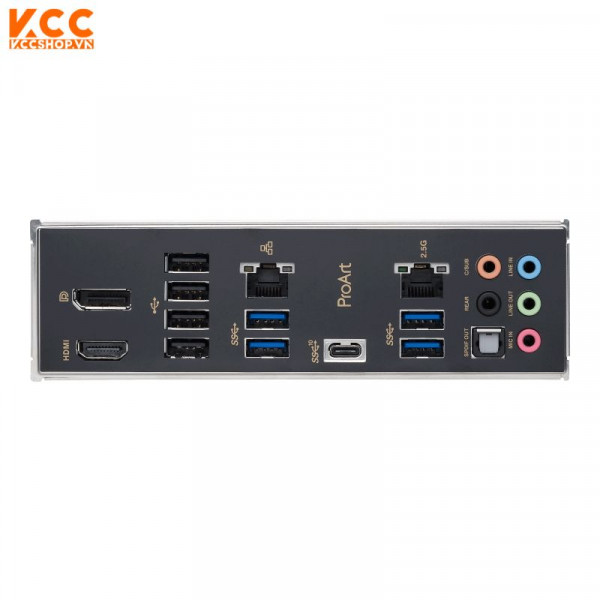

Cổng I / O mặt sau

1 x Cổng USB 3.2 Gen 2 (1 x USB Type-C ® )
4 cổng USB 3.2 Gen 1 (4 x Loại A)
4 cổng USB 2.0 (4 x Loại A)
1 x Cổng hiển thị
HDMI ® 1 cổng
1 cổng Ethernet Realtek 2.5Gb
Intel ® 1Gb 1 cổng Ethernet
5 x Giắc cắm âm thanh
1 x Cổng ra S/PDIF quang

Cổng I / O bên trong

Liên quan đến quạt và làm mát
1 x Đầu cắm quạt CPU 4 chân
1 x Đầu cắm quạt OPT CPU 4 chân
Đầu bơm AIO 1 x 4 chân
Đầu cắm quạt khung 4 x 4 chân
điện liên quan
Đầu nối nguồn chính 1 x 24 chân
1 x Đầu nối nguồn 8 chân +12V
Đầu nối nguồn 1 x 4 chân +12V
Lưu trữ liên quan
3 khe cắm M.2 (Phím M)
4 x cổng SATA 6Gb/s
USB
1 x Đầu nối USB 3.2 Gen 2x2 (hỗ trợ USB Type-C ® )
1 x Đầu cắm USB 3.2 Gen 1 hỗ trợ thêm 2 cổng USB 3.2 Gen1
2 đầu cắm USB 2.0 hỗ trợ thêm 4 cổng USB 2.0
Điều khoản khác
3 x Tiêu đề Gen 2 có thể định địa chỉ
1 x Đầu cắm AURA RGB
1 x Tiêu đề Clear CMOS
1 x Tiêu đề cổng COM
1 x Đầu cắm âm thanh bảng điều khiển phía trước (AAFP)
1 khe cắm M.2 (Phím E)
1 x Tiêu đề SPI TPM (14-1pin)
Tiêu đề Bảng điều khiển hệ thống 1 x 20-5 pin
1 x Đầu cảm biến nhiệt
1 x Đầu cắm Thunderbolt™

Tính năng đặc biệt

ASUS BẢO VỆ 5X III
- DIGI+ VRM (- Thiết kế nguồn điện kỹ thuật số với DrMOS)
- Bảo vệ quá dòng DRAM nâng cao
- Bảo vệ ESD
- LANGuard
- Bảo vệ quá áp
- Khe an toàn
- Mặt sau I/O bằng thép không gỉ
ASUS Q-Design
- M.2 Q-Chốt
- Đầu nối Q
-Q-DIMM
- Q-LED (CPU [đỏ], DRAM [vàng], VGA [trắng], Thiết bị khởi động [vàng xanh])
- Khe cắm Q
Giải pháp tản nhiệt ASUS
- Tản nhiệt M.2 linh hoạt
- Thiết kế tản nhiệt VRM
ASUS EZ-DIY
- ProCool
- Tấm chắn I/O được gắn sẵn
Đồng bộ AURA
- Tiêu đề AURA RGB
- Tiêu đề Gen 2 có thể định địa chỉ

BIOS

128 Mb Flash ROM, UEFI AMI BIOS

Hình thức

ATX 30.5cm x 24,4cm
