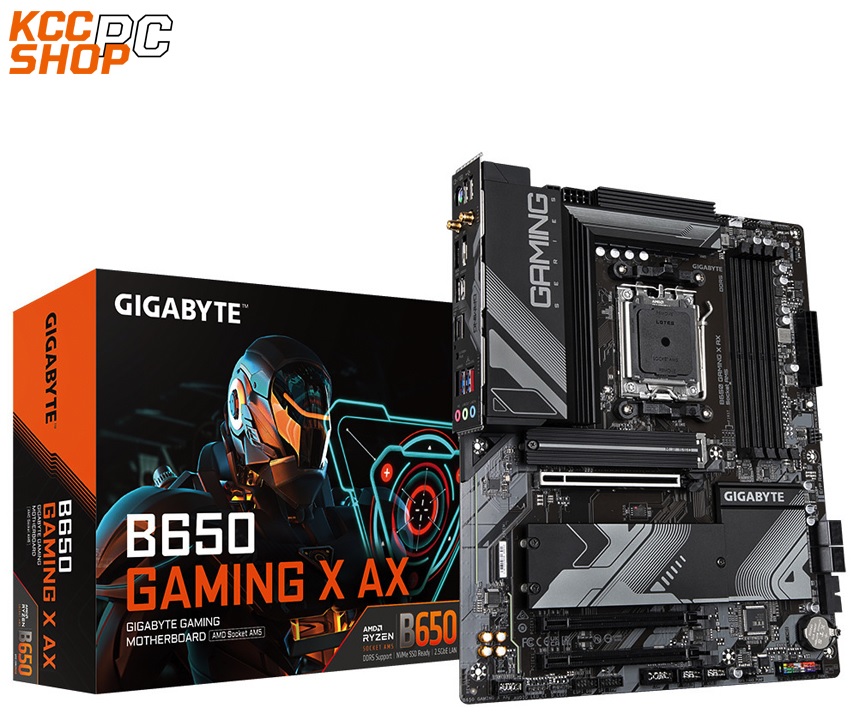

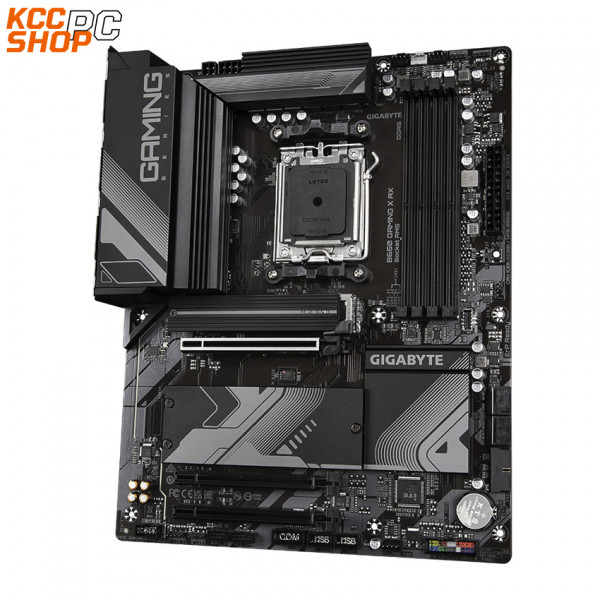

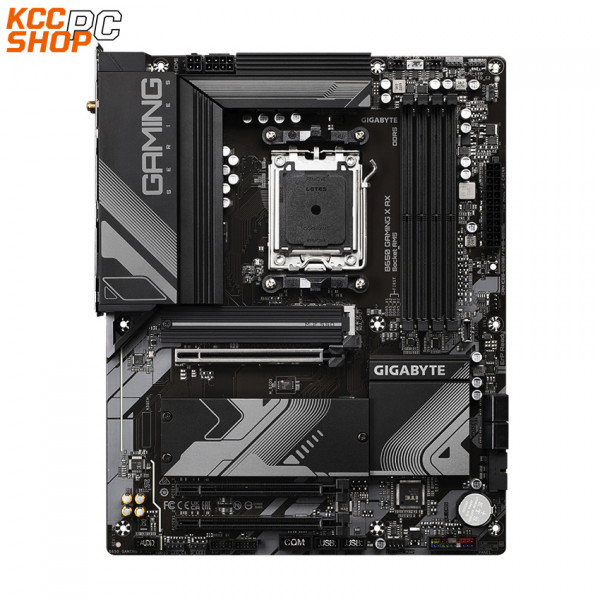

Mainboard GIGABYTE B650 GAMING X AX (DDR5)

CPU

• AMD Socket AM5, hỗ trợ cho: Bộ xử lý AMD Ryzen ™ 7000 Series

Chipset

• AMD B650

Bộ nhớ

• Hỗ trợ các mô-đun bộ nhớ DDR5 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT / s
• 4 x ổ cắm DDR5 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn)
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không phải ECC Un-buffer
• Hỗ trợ cấu hình AMD EXtended để ép xung (AMD EXPO ™) và mô-đun bộ nhớ Extreme Memory Profile (XMP)

Đồ họa tích hợp

Bộ xử lý đồ họa tích hợp:

• 1 x DisplayPort, hỗ trợ độ phân giải tối đa 3840x2160@144 Hz

* Hỗ trợ phiên bản DisplayPort 1.4 và HDR.

• 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160@60 Hz

* Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3.
** Hỗ trợ các cổng tương thích HDMI 2.1 TMDS gốc.
(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

Âm thanh

• Realtek® Audio CODEC
• Âm thanh độ nét cao
• 2/4/ 5.1/7.1 kênh

* Bạn có thể thay đổi chức năng của giắc cắm âm thanh bằng phần mềm âm thanh. Để định cấu hình âm thanh kênh 7.1, hãy truy cập phần mềm âm thanh để cài đặt âm thanh.

LAN

• Chip mạng LAN Realtek® 2,5GbE (2,5 Gbps / 1 Gbps / 100 Mbps)

Mô-đun giao tiếp không dây

AMD Wi-Fi 6E RZ616 (MT7922A22M) (Dành cho PCB phiên bản 1.0)

• WIFI a, b, g, n, ac, ax, hỗ trợ dải tần sóng mang 2,4 / 5/6 GHz
• BLUETOOTH 5.2
• Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps

Intel® Wi-Fi 6E AX210 (Đối với PCB phiên bản 1.1)

• WIFI a, b, g, n, ac, ax, hỗ trợ dải tần sóng mang 2,4 / 5/6 GHz
• BLUETOOTH 5.3
• Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps

(Tốc độ dữ liệu thực tế có thể thay đổi tùy thuộc vào môi trường và thiết bị.)

Khe mở rộng

CPU:

• 1 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x16 (PCIEX16)
  * Để có hiệu suất tối ưu, nếu chỉ lắp một card đồ họa PCI Express, hãy đảm bảo lắp nó vào khe PCIEX16.

Bộ chip:

• 2 x khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x1 (PCIEX1_1/2)

Giao diện lưu trữ

CPU:

• 2 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 25110/2280 PCIe 4.0 x4 / x2) (M2A_CPU, M2B_CPU)

Bộ chip:

• 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 25110/2280 PCIe 4.0 x4 / x2) (M2C_SB)
• 4 x kết nối SATA 6Gb / s

Hỗ trợ RAID 0, RAID 1 và RAID 10 cho các thiết bị lưu trữ SSD NVMe
Hỗ trợ RAID 0, RAID 1 và RAID 10 cho các thiết bị lưu trữ SATA

USB

CPU:

• 1 x cổng USB Type-C® ở mặt sau, với hỗ trợ USB 3.2 Gen 2
• 1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
• 1 x cổng USB 3.2 Gen 1 ở mặt sau

CPU + HUB USB 2.0:

• 3 x cổng USB 2.0/1.1 ở mặt sau

Bộ chip:

• 1 x cổng USB Type-C® với hỗ trợ USB 3.2 Gen 2x2, khả dụng thông qua đầu cắm USB bên trong
• 4 x cổng USB 3.2 Gen 1 (2 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)
• 4 x cổng USB 2.0/1.1 khả dụng thông qua các đầu cắm USB bên trong

Đầu nối I / O nội bộ

• 1 x 24 chân đầu nối nguồn chính ATX
• 1 x 8 chân đầu nối nguồn ATX 12V
• 1 x 4 chân đầu nối nguồn ATX 12V
• 1 x đầu cắm quạt CPU
• 1 x đầu cắm quạt tản nhiệt nước CPU
• 2 x đầu cắm quạt hệ thống
• 1 x đầu cắm quạt hệ thống / máy bơm làm mát nước
• 2 x đầu cắm dải LED có thể định địa chỉ
• 2 x đầu cắm dải LED RGB
• 1 x dải LED làm mát CPU / đầu cắm dải LED RGB
• 3 x đầu nối M.2 Socket 3
• 4 x kết nối SATA 6Gb / s
• 1 x đầu cắm bảng điều khiển phía trước
• 1 x đầu cắm âm thanh bảng điều khiển phía trước
• 1 x đầu cắm USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2
• 1 x đầu cắm USB 3.2 Thế hệ 1
• 2 x đầu cắm USB 2.0 / 1.1
• 1 x đầu cắm Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
• 1 x đầu cắm cổng nối tiếp
• 1 x nút đặt lại
• 1 x jumper đặt lại
• 1 x Clear CMOS jumper

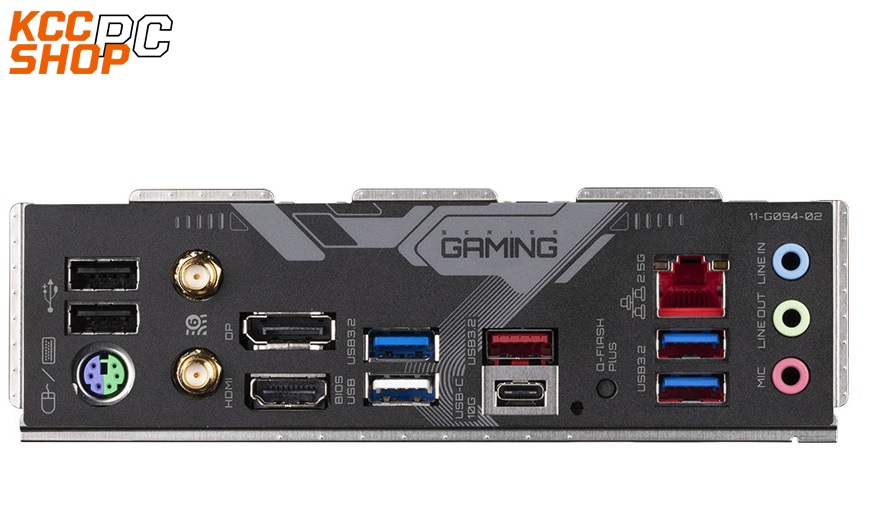

Kết nối mặt sau

• 2 x đầu nối ăng ten SMA (2T2R)
• 1 x nút Q-Flash Plus
• 1 x DisplayPort
• 1 x cổng HDMI
• 1 x cổng USB Type-C®, với hỗ trợ USB 3.2 Gen 2
• 1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
• 3 x cổng USB 3.2 Gen 1
• 3 x cổng USB 2.0 / 1.1
• 1 x cổng RJ-45
• 3 x giắc cắm âm thanh

Bộ điều khiển I / O

• Chip điều khiển iTE ® I / O

Giám sát hệ thống

• Phát hiện điện áp
• Phát hiện nhiệt độ
• Phát hiện tốc độ quạt
• Phát hiện tốc độ dòng chảy làm mát nước
• Cảnh báo lỗi quạt
• Kiểm soát tốc độ quạt

* Chức năng điều khiển tốc độ quạt (máy bơm) có được hỗ trợ hay không sẽ phụ thuộc vào quạt (máy bơm) bạn lắp đặt.

BIOS

• 1 x 256 Mbit flash
• Sử dụng AMI UEFI BIOS được cấp phép
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Các tính năng độc đáo

• Hỗ trợ cho Trung tâm điều khiển GIGABYTE (GCC)

* Các ứng dụng có sẵn trong GCC có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.

• Hỗ trợ Q-Flash
• Hỗ trợ cho Q-Flash Plus

Phần mềm đóng gói

• Norton® Internet Security (phiên bản OEM)
• Phần mềm quản lý băng thông mạng LAN

Hệ điều hành

• Hỗ trợ cho Windows 11 64-bit
• Hỗ trợ cho Windows 10 64-bit

Kích thước

• ATX
• 30.5cm x 24,4cm
