CPU

Hỗ trợ bộ xử lý dòng Intel ® Core™ i7-7800X trở lên/bộ xử lý dòng Intel ® Core™ i9 X trong gói LGA2066

 Bộ đệm L3 thay đổi tùy theo CPU

Chipset

Chipset Intel ® X299 Express

Memory

Bộ xử lý Intel ® Core™ X dòng 48 làn:

8 ổ cắm DIMM DDR4 hỗ trợ bộ nhớ hệ thống lên tới 256 GB (dung lượng DIMM đơn 32 GB)

Hỗ trợ DDR4 4333(OC) / 4266(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666(OC) / 3600(OC) / 3466( OC) / 3400(OC) / 3333(OC) / 3300(OC) / 3200(OC) / 3000(OC) / 2933/2666/2400/2133 MHz mô-đun bộ nhớ

Bộ xử lý Intel ® Core™ X dòng 44 làn/28 làn:

8 ổ cắm DIMM DDR4 hỗ trợ bộ nhớ hệ thống lên tới 128 GB (dung lượng DIMM đơn 16 GB)

Hỗ trợ DDR4 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3666(OC) / 3600(OC) / 3466(OC) / 3400( OC) / 3333(OC) / 3300(OC) / 3200(OC) / 3000(OC) / 2666/2400/2133 MHz mô-đun bộ nhớ

Kiến trúc bộ nhớ 4 kênh
Hỗ trợ các mô-đun bộ nhớ DIMM không có ECC Không có bộ đệm
Hỗ trợ các mô-đun bộ nhớ Cấu hình bộ nhớ cực cao (XMP)

BIOS

Đèn flash 2 x 128 Mbit

Sử dụng BIOS AMI UEFI được cấp phép

Hỗ trợ DualBIOS™

Hỗ trợ Q-Flash Plus
* Ổ flash USB được sử dụng phải là ổ flash USB 2.0.

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Khe cắm mở rộng

Bộ xử lý Intel ® Core™ X dòng 48 làn:

3 x khe cắm PCI Express x16, chạy ở x16

Bộ xử lý Intel ® Core™ X dòng 44 làn:

2 x khe cắm PCI Express x16, chạy ở x16 (PCIEX16_1, PCIEX16_2)

1 x khe cắm PCI Express x16, chạy ở x8 (PCIEX16_3)

Bộ xử lý Intel ® Core™ X dòng 28 làn:

1 x khe cắm PCI Express x16, chạy ở x16 (PCIEX16_1)

1 x khe cắm PCI Express x16, chạy ở x8 (PCIEX16_2)
* Để có hiệu suất tối ưu, nếu chỉ cài đặt một card đồ họa PCI Express, hãy nhớ lắp nó vào khe cắm PCIEX16_1.

Graphics

Bộ điều khiển Intel® Thunderbolt ™ 3:

2 x đầu nối Intel ® Thunderbolt™ 3 (cổng USB Type-C™), hỗ trợ đầu ra video DisplayPort và Thunderbolt™ và độ phân giải tối đa 4096x2304@60 Hz
* Do tài nguyên I/O hạn chế của kiến ​​trúc PC, số lượng Các thiết bị Thunderbolt™ có thể sử dụng được tùy thuộc vào số lượng thiết bị PCI Express được cài đặt. (Tham khảo Chương 1-7, "Đầu nối mặt sau" để biết thêm thông tin.)
* Hỗ trợ phiên bản DisplayPort 1.4

Storage

2 x đầu nối M.2 (Socket 3, phím M, loại 2242/2260/2280/22110 hỗ trợ SSD SATA và PCIe x4/x2)

8 x đầu nối SATA 6Gb/s

Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10

Sẵn sàng cho Intel® VROC

USB

Chipset+2 Bộ điều khiển ASMedia ® USB 3.2 Gen 2:

2 x cổng USB Type-C™ có hỗ trợ USB 3.2 Thế hệ 2, có sẵn thông qua các đầu cắm USB bên trong

2 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau

Chipset:

6 x cổng USB 3.2 Gen 1 (2 cổng ở mặt sau, 4 cổng có sẵn thông qua đầu cắm USB bên trong)

2 cổng USB 2.0/1.1 ở mặt sau

Chipset+2 Hub USB 2.0:

6 cổng USB 2.0/1.1 có sẵn thông qua các đầu cắm USB bên trong

Âm thanh

2 x codec Realtek ® ALC1220-VB

2 x chip DAC ESS SABRE9218

Âm thanh độ nét cao

Kênh 2/4/5.1/7.1

Hỗ trợ đầu ra S/PDIF

mạng LAN

1 x chip LAN Aquantia 10GbE (10 Gbit/5 Gbit/2.5 Gbit/1 Gbit/100 Mbit) (LAN1)

1 x chip Intel ® GbE LAN (10/100/1000 Mbit) (LAN2)

Mạng không dây

Wi-Fi 802.11a/b/g/n/ac/ax, hỗ trợ băng tần kép 2,4/5 GHz

BLUETOOTH 5.0

Hỗ trợ chuẩn không dây 11ax 160 MHz và tốc độ dữ liệu lên tới 2,4 Gbps

Kết nối I/O bên trong

1 x đầu nối nguồn chính ATX 24 chân

1 x đầu nối nguồn ATX 12V 8 chân

1 x đầu nối nguồn ATX 12V 4 chân

1 x đầu cắm quạt CPU

1 x Đầu quạt làm mát CPU bằng nước

4 x đầu cắm quạt hệ thống

2 x đầu nối quạt hệ thống/máy bơm làm mát nước

1 x đầu cắm dải đèn LED có thể định địa chỉ

1 x dây nhảy chọn nguồn dải đèn LED có địa chỉ

2 x đầu cắm dải đèn LED RGB (RGBW)

3 x đầu nối M.2 Ổ cắm 3

8 x đầu nối SATA 6Gb/s

1 x tiêu đề bảng mặt trước

1 x đầu cắm âm thanh bảng mặt trước

1 x đầu ra S/PDIF

1 x đầu cắm USB Type-C™ có hỗ trợ USB 3.1 Thế hệ 1

1 x đầu cắm USB 3.1 Thế hệ 1

2 x đầu cắm USB 2.0/1.1

1 x tiêu đề Mô-đun nền tảng đáng tin cậy (TPM) (chân 2x6, chỉ dành cho mô-đun GC-TPM2.0_S)

1x nút nguồn

1 x nút đặt lại

1 x Nút xóa CMOS

2 x đầu cắm cảm biến nhiệt độ

1 x Jumper Clear CMOS

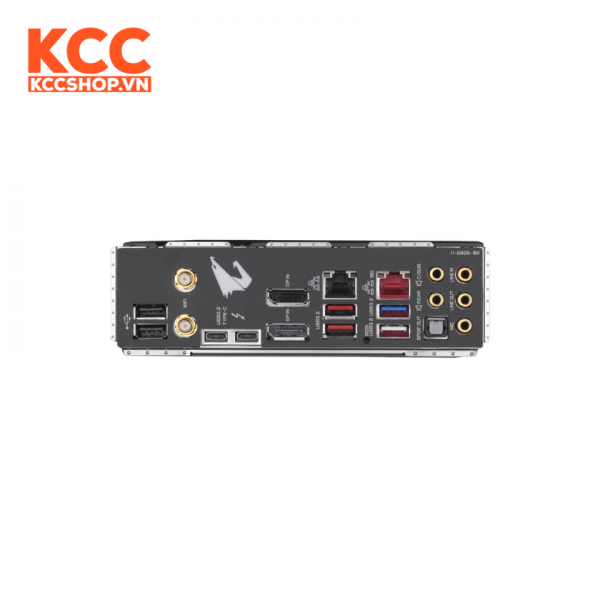

Cổng I/O ở mặt sau

2 x đầu nối Thunderbolt™ 3 (cổng USB Type-C™, hỗ trợ USB 3.2 Thế hệ 2)

2 x Cổng USB 3.2 Thế hệ 2 Loại A (màu đỏ)

2 x cổng USB 3.2 thế hệ 1

2 cổng USB 2.0/1.1

2 x cổng DisplayPort In

2 cổng RJ-45

2 x đầu nối ăng-ten SMA (2T2R)

1 x đầu nối quang S/PDIF Out

5 x giắc cắm âm thanh

Package phần mềm


Norton ® Internet Security (phiên bản OEM)

  cFosTốc độ

  XSplit Gamecaster + Broadcaster (giấy phép 12 tháng)

Tính năng

Hỗ trợ cho Trung tâm APP
* Các ứng dụng có sẵn trong Trung tâm APP có thể khác nhau tùy theo mẫu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.
3D OSD
@BIOS
AutoGreen
Cloud Station
EasyTune Trò chơi
khởi động nhanh
Tăng cường
BẬT/TẮT Sạc
RGB Fusion Sao
lưu thông minh
Bàn phím thông minh
Smart TimeLock
Smart HUD
System Information Viewer
Smart Survey
USB Blocker
USB DAC-UP 2

Hỗ trợ Q-Flash

Hỗ trợ cài đặt Xpress

Hệ điều hành

Hỗ trợ cho Windows 10 64-bit

Yếu tố hình thức

Yếu tố hình thức XL-ATX; 32,5cm x 27,5cm
