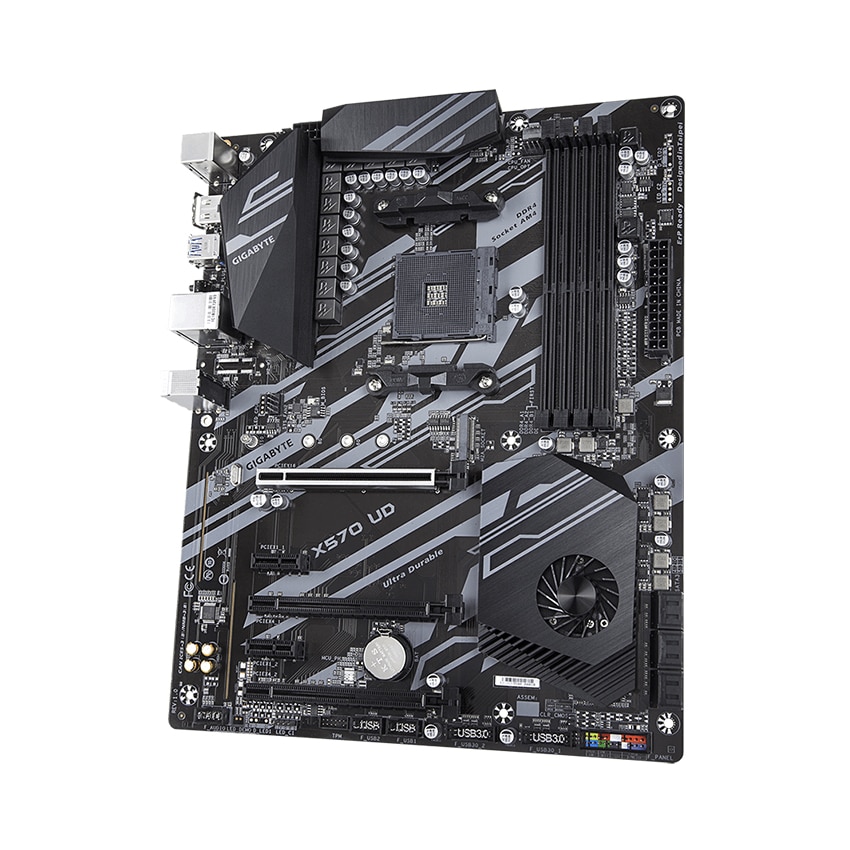

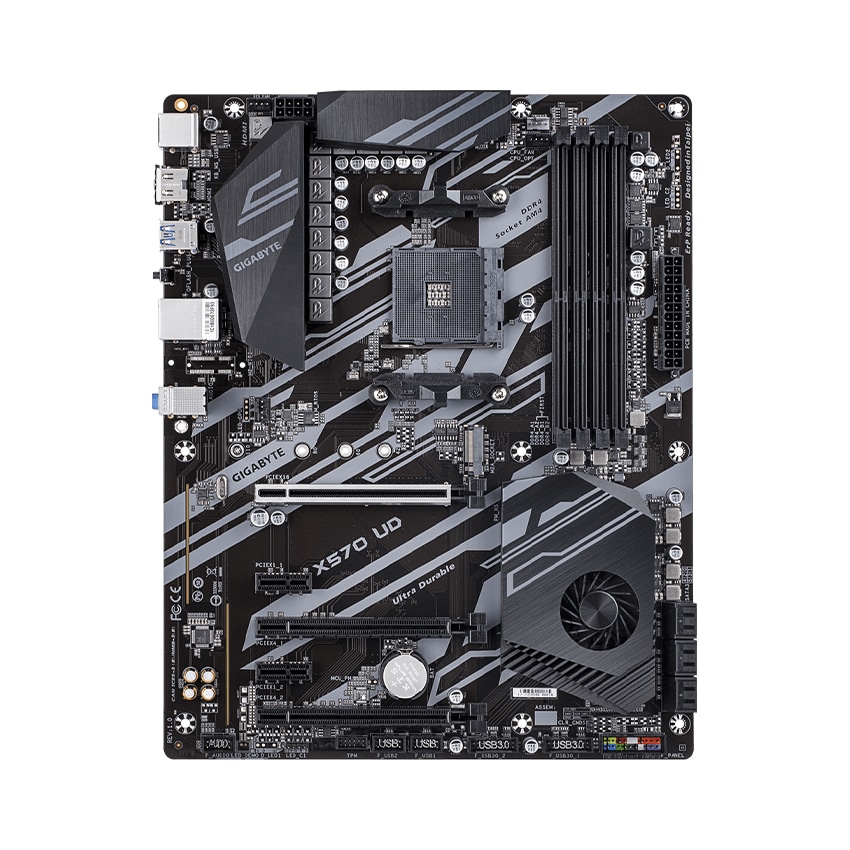

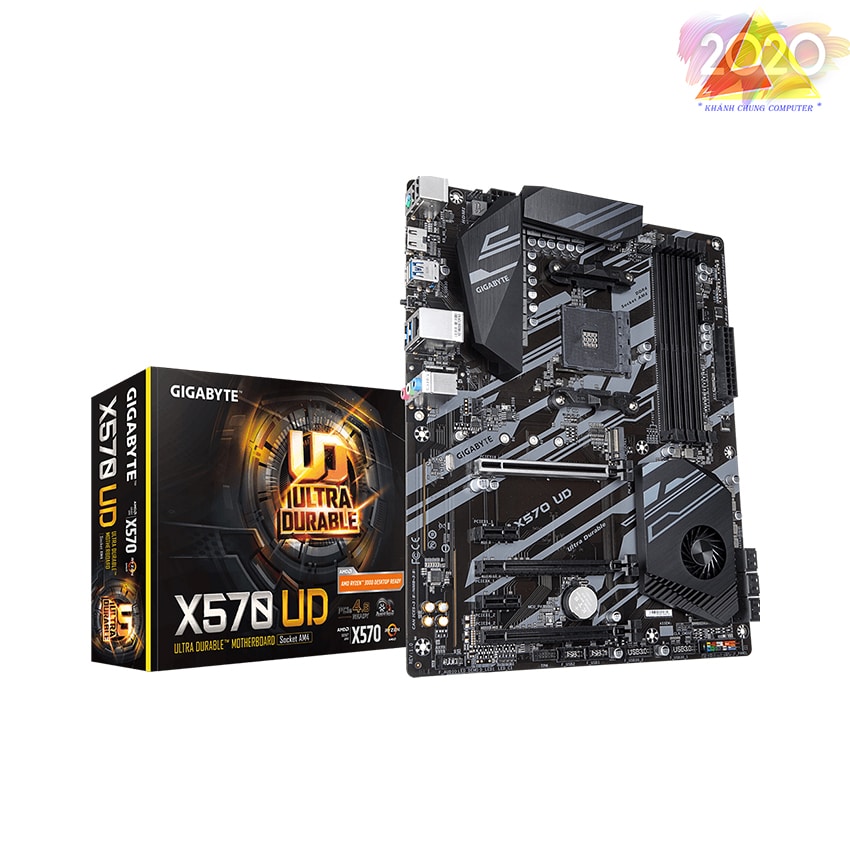

Mainboard GIGABYTE X570 - UD (AMD X570, Socket AM4, ATX, 4 khe RAM DDR4) + So sánh

Thương hiệu

GIGABYTE

Tên sản phẩm

X570 UD

Tương thích CPU

CPU Socket

AMD AM4

Loại CPU

Bộ xử lý AMD Ryzen ™ thế hệ thứ 3 / Bộ xử lý AMD Ryzen ™ thế hệ thứ 2 / AMD Ryzen ™ thế hệ 2 với bộ xử lý Radeon ™ Vega Graphics / AMD Ryzen ™ với bộ xử lý Radeon ™ Vega Graphics

Hỗ trợ công nghệ CPU

Chipset

Chipset

AMD X570

Đồ hoạ tích hợp

Chipset đồ hoạ tích hợp

1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz
* Hỗ trợ cho phiên bản HDMI 2.0, HDCP 2.2 và HDR.
Bộ nhớ chia sẻ tối đa 16 GB

Lưu ý: Chỉ có trnee AMD Ryzen ™ thế hệ thứ 2 với bộ xử lý Radeon ™ Vega Graphics / AMD Ryzen ™ chỉ với bộ xử lý Radeon ™ Vega Graphics.

Bộ nhớ

Số lượng khe bộ nhớ

4 x DIMM

Chuẩn bộ nhớ

Bộ xử lý AMD Ryzen ™ thế hệ thứ 3:
Hỗ trợ DDR4 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200 / 2933/2307/2300/233 MHz
Bộ xử lý AMD Ryzen ™ thế hệ 2 / AMD Ryzen ™ thế hệ thứ 2 với bộ xử lý Radeon ™ Vega Graphics / AMD Ryzen ™ với bộ xử lý Radeon ™ Vega Graphics:
Hỗ trợ cho các mô-đun bộ nhớ DDR4 3200 (O.C.) / 2933/2017/2400/233 MHz
Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC *
* Chế độ ECC được hỗ trợ bởi AMD Ryzen ™ thế hệ thứ 3 AMD Ryzen ™ và thế hệ thứ nhất AMD Skzen ™ thế hệ thứ 2 với bộ xử lý Radeon ™ Vega Graphics / AMD Ryzen ™ với bộ xử lý Radeon ™ Vega Graphics.
Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không được đệm của ECC
Hỗ trợ cho các mô-đun bộ nhớ Extreme Memory Profile (XMP)

Bộ nhớ tối đa hỗ trợ

128GB

Kênh bộ nhớ hỗ trợ

2 Kênh

Khe mở rộng

PCI Express 3.0 x16

Bộ xử lý AMD Ryzen ™ thế hệ thứ 3:
1 khe cắm PCI Express x16, hỗ trợ PCIe 4.0 và chạy ở x16
· Bộ xử lý AMD Ryzen ™ thế hệ 2:
1 khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x16
* Để có hiệu suất tối ưu, nếu chỉ có một card đồ họa PCI Express được sử dụng, hãy đảm bảo cài đặt nó trong khe cắm PCIEX16.
· AMD Ryzen ™ thế hệ thứ 2 với bộ xử lý Radeon ™ Vega Graphics / AMD Ryzen ™ với bộ xử lý Radeon ™ Vega Graphics:
1 khe cắm PCI Express x16, hỗ trợ PCIe 3.0 và chạy ở x8 Được tích hợp trong Chipset (PCIEX4 / PCIEX1)
2 x khe cắm PCI Express x16, hỗ trợ PCIe 4.0 * / 3.0 và chạy ở x4 (PCIEX4)
* Chỉ dành cho bộ xử lý AMD Ryzen ™ thế hệ thứ 3.

Hỗ trợ đa GPU

AMD Quad-GPU CrossFire™ và 2-Way AMD CrossFire™

PCI Express x1

2 x khe cắm PCI Express x1, hỗ trợ PCIe 4.0 * / 3.0
* Chỉ dành cho bộ xử lý AMD Ryzen ™ thế hệ thứ 3.

Lưu trữ

SATA 6Gb/s

6 x SATA 6Gb/s

M.2

Bộ xử lý AMD Ryzen ™ thế hệ thứ 3:
Đầu nối 1 x M.2 (Socket 3, M-Key, loại 2242/2260/2280/22110 Hỗ trợ SSD SATA và PCIe 4.0 x4 / x2)
· Bộ xử lý AMD Ryzen ™ thế hệ 2 / AMD Ryzen ™ thế hệ 2 với bộ xử lý Radeon ™ Vega Graphics / AMD Ryzen ™ với bộ xử lý Radeon ™ Vega Graphics:
Đầu nối 1 x M.2 (Socket 3, M-Key, loại 2242/2260/2280/22110 Hỗ trợ SSD SATA và PCIe 3.0 x4 / x2)

Hỗ trợ Intel Optane

Không

SATA RAID

0,1,10

Âm thanh tích hợp

Chipset âm thanh

Realtek® ALC887

Số kênh âm thanh

5.1

Mạng LAN

LAN Chipset

Realtek® GbE LAN chi

Tối độ mạng LAN tối đa

1000 Mbit

Mạng LAN không dây

Không

Bluetooth

Không

Cổng kết nối mặt sau

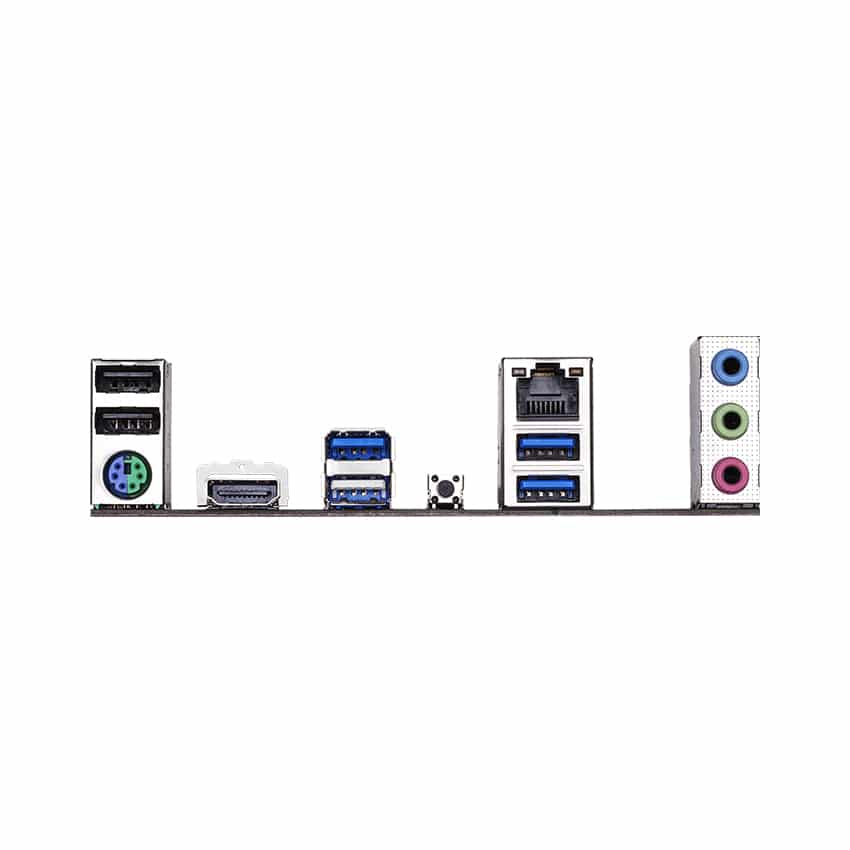

Cổng kết nối mặt sau

1 x PS/2 keyboard/mouse port
1 x HDMI port
4 x USB 3.2 Gen 1 ports
2 x USB 2.0/1.1 ports
1 x Q-Flash Plus button
1 x RJ-45 port
3 x audio jacks

Cổng kết nối bên trong

USB bên trong

2 x đầu nối USB 3.2 Gen 1
2 x đầu nối USB 2.0/1.1

Cổng khác

1 x CPU fan header
1 x water cooling CPU fan header
2 x system fan headers
1 x RGB LED strip header
6 x SATA 6Gb/s connectors
1 x M.2 Socket 3 connector
1 x front panel header
1 x front panel audio header
1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)
1 x Clear CMOS jumper

Tính chất vật lý

Chuẩn kích cỡ

ATX

Đèn LED

305 mm x 244 mm

Kích cỡ ( Rộng x Dài )

305 mm x 267 mm

Cổng cấp nguồn

1 x 24-pin EATX
1 x 8-pin ATX 12V

Tính năng

Tính năng

Hỗ trợ cho Trung tâm APP
* Các ứng dụng có sẵn trong Trung tâm APP có thể thay đổi theo mô hình bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.
@ NOSOS
Đèn LED xung quanh
Tự động
Trạm mây
EasyTune
Khởi động nhanh
Tăng cường trò chơi
Sạc / TẮT
Sao lưu thông minh
Bàn phím thông minh
Khảo sát thông minh
Trình xem thông tin hệ thống
Trình chặn USB
Hỗ trợ cho Q-Flash Plus
Hỗ trợ cho Q-Flash
Hỗ trợ cài đặt Xpress

Đóng hộp

Danh sách phụ kiện
