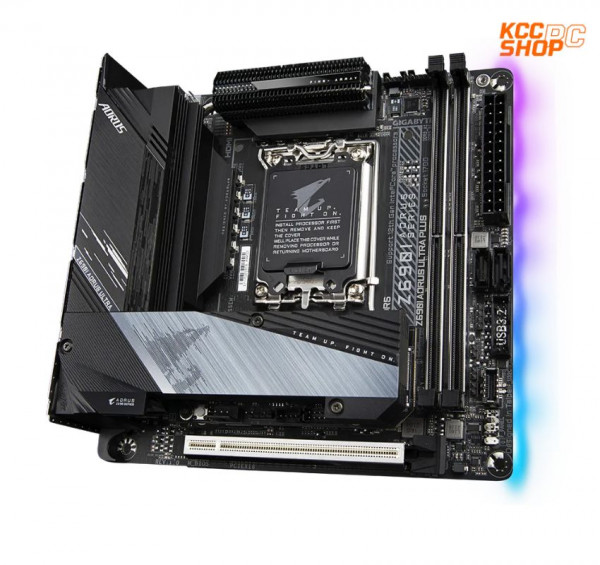

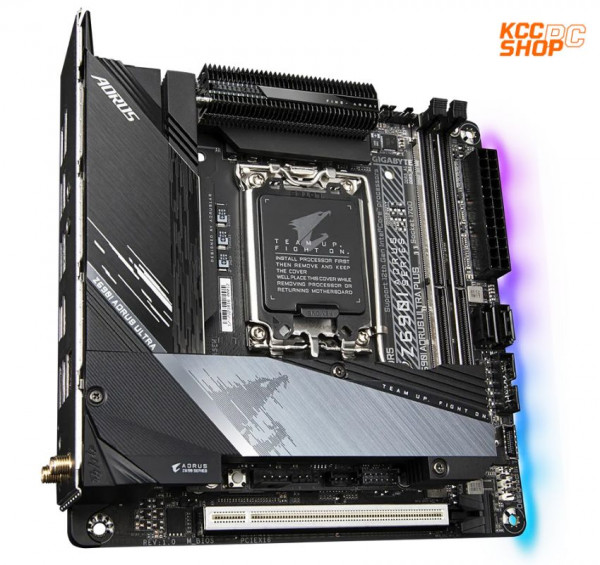

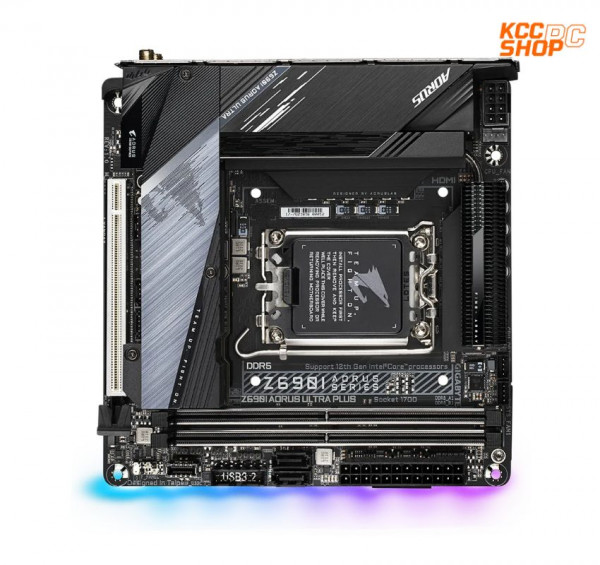

Mainboard GIGABYTE Z690I AORUS ULTRA PLUS DDR5 + So sánh

CPU:

LGA1700 socket: Hỗ trợ bộ xử lý Intel® Core ™ i9 thế hệ thứ 12 / bộ xử lý Intel® Core ™ i7 / bộ xử lý Intel® Core ™ i5
(Truy cập trang web của GIGABYTE để biết danh sách hỗ trợ CPU mới nhất.)
Bộ nhớ đệm L3 thay đổi tùy theo CPU

Chipset:

Intel® Z690 Express Chipset

Bộ nhớ:

• Hỗ trợ các mô-đun bộ nhớ DDR5 6200 (O.C.) / 6000 (O.C.) / 5800 (O.C.) / 5600 (O.C.) / 5400 (O.C.) / 5200 (O.C.) / 4800/4000 MHz
• 2 x ổ cắm DDR DIMM hỗ trợ bộ nhớ hệ thống lên đến 64 GB (32 GB dung lượng DIMM đơn)
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không phải ECC)
• Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có ECC Un-buffer
• Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

(Vui lòng tham khảo "Danh sách hỗ trợ bộ nhớ" để biết thêm thông tin.)

Cổng xuất hình:

Bộ xử lý đồ họa tích hợp-Hỗ trợ đồ họa HD Intel®:

• 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz
  • Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3.
  • Hỗ trợ cổng tương thích HDMI 2.1 TMDS gốc.
• 1 x cổng DisplayPort, hỗ trợ độ phân giải tối đa 5120x2160 @ 60 Hz
  • Hỗ trợ phiên bản DisplayPort 1.4 và HDCP 2.3
  • DisplayPort không hỗ trợ kết nối HDMI bằng bộ chuyển đổi.

(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

Audio:

• Realtek® ALC4080 CODEC
• Hỗ trợ cho DTS: X® Ultra
• Âm thanh độ nét cao
• 2 kênh

LAN:

Intel® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Wireless:

Intel® Wi-Fi 6 AX201:

• WIFI a, b, g, n, ac, ax, hỗ trợ Băng tần kép 2,4 / 5 GHz
• BLUETOOTH 5.2
• Hỗ trợ tiêu chuẩn không dây 11ax 160MHz và tốc độ dữ liệu lên đến 2,4 Gbps

Tốc độ dữ liệu thực tế có thể thay đổi tùy thuộc vào môi trường và thiết bị.

Khe mở rộng:

1 x khe cắm PCI Express x16, chạy ở x16
(Các khe cắm PCI Express x16 tuân theo tiêu chuẩn PCI Express 5.0.)

Lưu trữ:

CPU:

• 1 x đầu nối M.2 ở mặt sau GC-Z690I BTB PLUG (Ổ cắm 3, phím M, hỗ trợ SSD loại 2260/2280 PCIe 4.0 x4 / x2) (M2A_CPU)

Chipset:

• 1 x đầu nối M.2 ở mặt trước GC-Z690I BTB PLUG (Ổ cắm 3, phím M, hỗ trợ SSD loại 2242/2260/2280 PCIe 4.0 x4 / x2) (M2P_SB)
• 2 x đầu nối SATA 6Gb / s

Hỗ trợ RAID 0, RAID 1

Sẵn sàng cho Bộ nhớ Intel® Optane ™
* Tăng tốc hệ thống với Bộ nhớ Intel® Optane ™ chỉ có thể được bật trên các đầu nối M.2 được hỗ trợ bởi Chipset.

USB:

Chipset:

• 1 x cổng USB Type-C® ở mặt sau, với hỗ trợ USB 3.2 Gen 2x2
• 1 x cổng USB Type-C® với hỗ trợ USB 3.2 Thế hệ 2, khả dụng thông qua đầu cắm USB bên trong
• 3 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau
• 4 x cổng USB 3.2 Gen 1 (2 cổng ở mặt sau, 2 cổng có sẵn thông qua đầu cắm USB bên trong)
• 2 x cổng USB 2.0 / 1.1 ở mặt sau

Chipset+USB 2.0 Hub:

• 4 x cổng USB 2.0 / 1.1 khả dụng thông qua các đầu cắm USB ở mặt trước của GC-Z690I BTB PLUG

Đầu nối I / O nội bộ:

• 1 x đầu nối nguồn chính ATX 24 chân
• 1 x đầu nối nguồn ATX 12V 8 chân
• 1 x đầu nối nguồn bên ngoài (Lưu ý 1)
• 1 x đầu cắm quạt CPU
• 1 x đầu cắm quạt tản nhiệt nước CPU
• 2 đầu cắm quạt hệ thống (SYS_FAN1 / SYS_FAN2 (Lưu ý 1))
• 1 x tiêu đề dải LED có thể định địa chỉ (Lưu ý 1)
• 1 x đầu cắm dải LED RGB
• 2 x đầu nối M.2 Socket 3 (M2A_CPU (Lưu ý 2) / M2P_SB (Lưu ý 1))
• 2 x đầu nối SATA 6Gb / s
• 1 x tiêu đề bảng điều khiển phía trước
• 1 x tiêu đề âm thanh bảng điều khiển phía trước (được định tuyến từ thẻ bộ điều hợp trên bảng điều khiển phía sau)
• 1 x đầu cắm loa
• 1 x đầu cắm USB Type-C®, với hỗ trợ USB 3.2 Thế hệ 2
• 1 x đầu cắm USB 3.2 Thế hệ 1
• 1 x đầu cắm USB 2.0 / 1.1 (Lưu ý 1)
• 1 x nút đặt lại (Lưu ý 1)
• 1 x jumper đặt lại
• 1 x Clear CMOS jumper

Tất cả các tiêu đề quạt đều phải hỗ trợ AIO_Pump, Pump và quạt hiệu suất cao với khả năng cung cấp lên đến 2A / 12V @ 24W.

(Lưu ý 1) Đầu nối nằm ở mặt trước của GC-Z690I BTB PLUG.
(Lưu ý 2) Đầu nối nằm ở mặt sau GC-Z690I BTB PLUG.

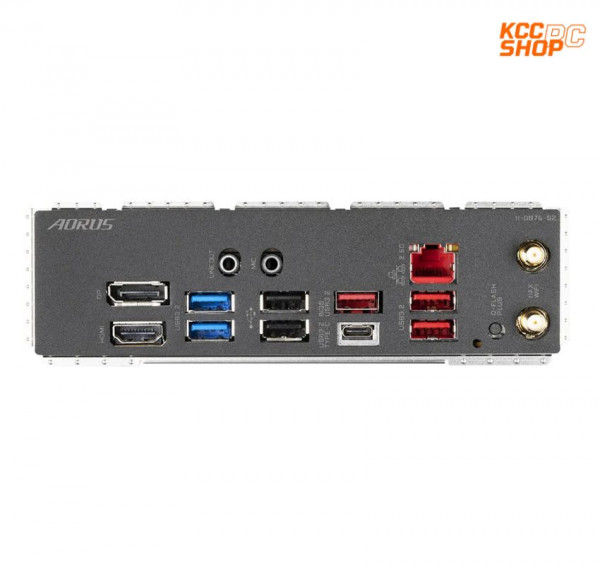

Kết nối mặt sau:

• 2 x đầu nối ăng ten SMA (2T2R)
• 1 x DisplayPort
• 1 x cổng HDMI
• 1 x cổng USB Type-C®, với hỗ trợ USB 3.2 Gen 2x2
• 3 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ)
• 2 x cổng USB 3.2 Gen 1
• 2 x cổng USB 2.0 / 1.1
• 1 x nút Q-Flash Plus
• 1 x cổng RJ-45
• 2 x giắc cắm âm thanh

Bộ điều khiển I / O

• Phát hiện điện áp
• Phát hiện nhiệt độ
• Phát hiện tốc độ quạt
• Phát hiện tốc độ dòng chảy làm mát nước
• Cảnh báo lỗi quạt
• Kiểm soát tốc độ quạt

* Chức năng điều khiển tốc độ quạt có được hỗ trợ hay không sẽ tùy thuộc vào bộ làm mát bạn lắp đặt.

BIOS:

1 x 256 Mbit flash
Sử dụng AMI UEFI BIOS được cấp phép
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Tính năng:

Hỗ trợ cho Trung tâm APP

• Các ứng dụng có sẵn trong Trung tâm APP có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.
• @BIOS
• EasyTune
• Khởi động nhanh
• Game Boost
• BẬT / TẮT phí
• RGB Fusion
• Sao lưu thông minh
• Trình xem thông tin hệ thống

Hỗ trợ cho Q-Flash Plus
Hỗ trợ Q-Flash
Hỗ trợ cài đặt Xpress

Phần mềm đi kèm:

Norton® Internet Security (phiên bản OEM)
cFosSpeed

Hệ điều hành:

Hỗ trợ cho Windows 11 64-bit
Hỗ trợ cho Windows 10 64-bit

Kích thước:

Mini-ITX Form Factor; 17.0cm x 17.0cm
