Nguồn Infinity ECO 550W Single Rail – True Power + So sánh

- 1 x 20+4 Pin Motherboard

- 2 x ATX 4+4 Pin CPU

- 2 x PCie 6+2 pin VGA

- 4 x Sata

- 2 x Molex

II.MÔ TẢ CHUNG VỀ NGUỒN INFINITY ECO 550W SINGLE RAIL - TRUE POWER:
1.Bên ngoài:

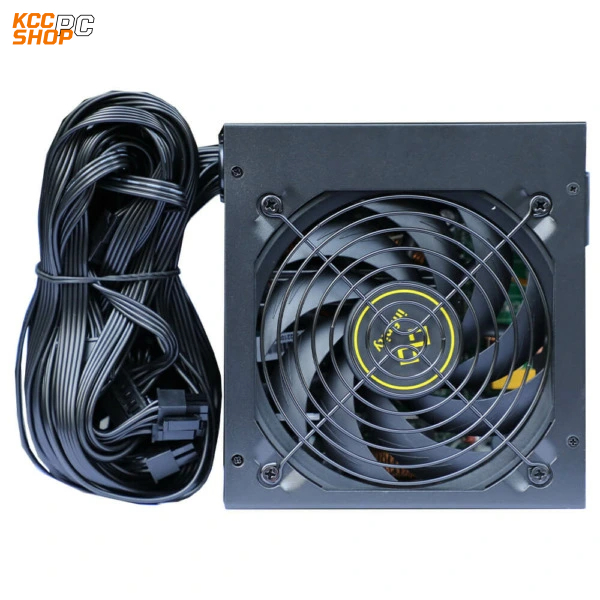

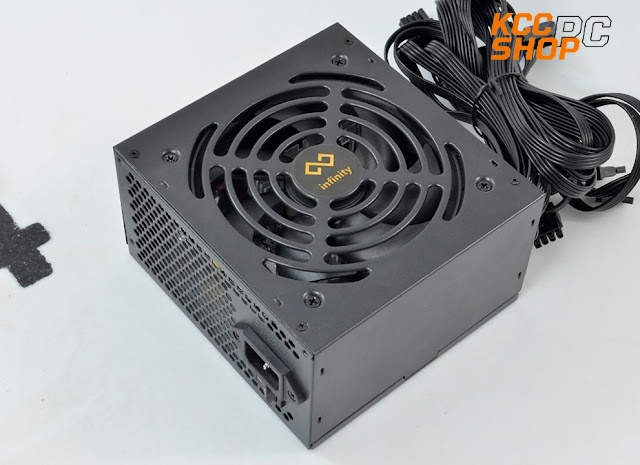

ECO 550W có kích thước ATX tiêu chuẩn vỏ được sơn đen sử dụng quạt làm mát 120mm. Hệ thống cáp màu được bọc lưới dây 24pin

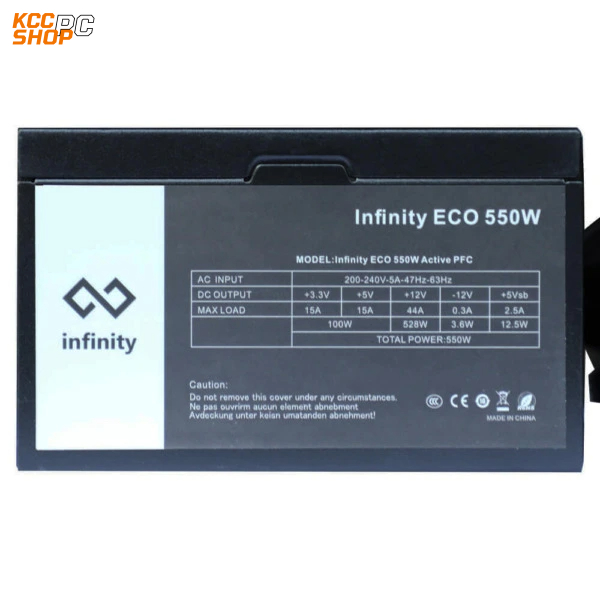

Công suất danh định 550W . Active PFC fullrange 100V~240V, Single rail 12V - 576W

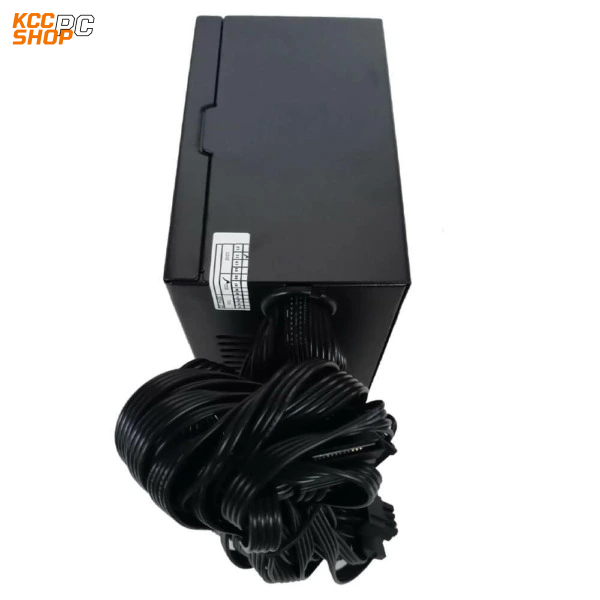

Hệ thống cáp của infinity gồm có:
1x 20pin Mainboard (40cm)
2x 4+4pin ATX12V (40cm)
2x 6+2pin PCIe (45cm+15cm)
4x SATA (40cm+)
2x ATA (40cm+)

2-Bên trong:
ECO 550W có thiết kế mạch “truyền thống” nổi bật với 2 khối tản nhiệt lớn nhằm đảm bảo khả năng tản nhiệt cho các linh kiện công suất trong điều kiện hoạt động liên tục

Tầng lọc nhiễu đầy đủ với 2 tầng lọc nhiễu chính và thành phần hạn chế tia lửa điện ngay tại jack cắm AC đầu vào. Ngoài ra ECO 550W còn được trang bị thêm linh kiện chống sét MOV .

Là  PSU fullrange vì thế diode cầu trên ECO 550W sử dụng loại có công suất khá cao  GBU1506 (15A) được đính trên 1 phiến tản nhiệt riêng biệt

Tụ nguồn chính sử dụng loại 270uF/400V 105oC đến từ hãng Samxon thuộc tier2 . Với mức điện dung này thì ECO 550W khó có thể Pass bài test Holdup time



Tầng PFC được đầu tư bài bản với 1 cặp mosfet công suất lớn HX20N50 kèm theo 1 boost diode 15A . Điều này là cần thiết để ECO 550W có thể hoạt động  ở dải điện áp rộng /fullrange tầng PWM không có gì đặc biệt khi chỉ sử dụng 1 cặp mosfet HX16N50 . IC điều khiển hoạt động cho cả 2 tầng PWM/PFC là loại champion CM6800TX



Ở khu vực nắn dòng đầu ra vẫn là sự hiện diện của tổ hợp các diode xung (schottky) với công suất thiết kế như sau:
+ 12V : 3x MBR30H100CT (3x 30A)
+ 5V: MBR3045CT (30A)
+ 3,3V: MBR3045CT (30A)



Các tụ lọc nguồn DC đầu ra tới từ hãng Asia’X với mức nhiệt độ chịu đựng 105 độ C

IC giám sát hoạt động là loại Weltrend WT751002S cung cấp 3 chế độ bảo vệ cơ bản OCP/UVP/SCP .

Đường cấp trước 5Vsb được tạo ra từ IC combo Onsemi FSDM311. Phần mạch in của ECO 550W sạch đẹp được phủ 1 lớp vecni trong suốt chống oxi hóa
